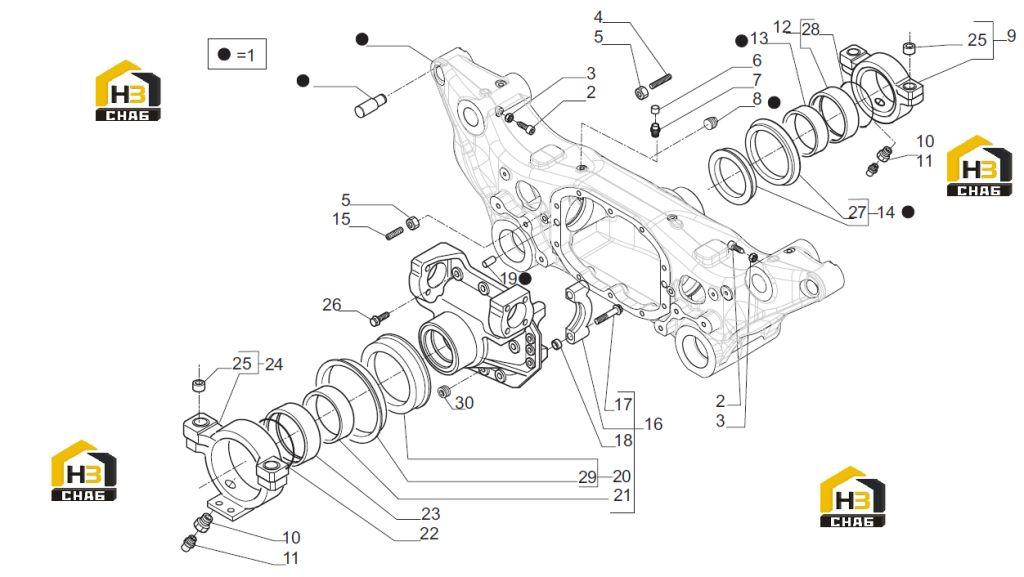

Корпус оси

← Комплектующие редуктора Комплект кронштейнов →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Beam body Kit

Каталожный номер:068465

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw M124

Каталожный номер:139936

Комплект:2

Примечание:

№ на схеме:3

Наименование:Nut M12 Dado

Каталожный номер:022126

Комплект:2

Примечание:

№ на схеме:4

Наименование:Grain M12x

Каталожный номер:021525

Комплект:2

Примечание:

№ на схеме:5

Наименование:Nut M12

Каталожный номер:022123

Комплект:4

Примечание:

№ на схеме:6

Наименование:Vent cap

Каталожный номер:130532

Комплект:1

Примечание:

№ на схеме:7

Наименование:Vent M10x

Каталожный номер:104988

Комплект:1

Примечание:

№ на схеме:8

Наименование:Cap M22 Tappo

Каталожный номер:092270

Комплект:1

Примечание:

№ на схеме:9

Наименование:Front support Kit

Каталожный номер:068864

Комплект:1

Примечание:

№ на схеме:10

Наименование:Drilled screw

Каталожный номер:126634

Комплект:2

Примечание:

№ на схеме:11

Наименование:Grease M6 INGR

Каталожный номер:024210

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bushing Kit

Каталожный номер:068865

Комплект:1

Примечание:

№ на схеме:13

Наименование:Fifth wheel

Каталожный номер:101565

Комплект:1

Примечание:

№ на схеме:14

Наименование:Fifth Wheel Kit

Каталожный номер:068866

Комплект:1

Примечание:

№ на схеме:15

Наименование:Grain M124

Каталожный номер:021521

Комплект:2

Примечание:

№ на схеме:16

Наименование:Differential support Kit

Каталожный номер:068869

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw

Каталожный номер:126022

Комплект:4

Примечание:

№ на схеме:18

Наименование:Compass

Каталожный номер:072235

Комплект:4

Примечание:

№ на схеме:19

Наименование:Plug D15 Spina

Каталожный номер:087660

Комплект:2

Примечание:068465

№ на схеме:20

Наименование:Fifth Wheel Kit

Каталожный номер:068867

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bushing

Каталожный номер:124592

Комплект:1

Примечание:

№ на схеме:22

Наименование:Ring OR

Каталожный номер:028498

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bushing

Каталожный номер:123475

Комплект:1

Примечание:

№ на схеме:24

Наименование:Back support Kit

Каталожный номер:068868

Комплект:1

Примечание:

№ на схеме:25

Наименование:Compass

Каталожный номер:116529

Комплект:4

Примечание:

№ на схеме:26

Наименование:Screw M12229

Каталожный номер:125827

Комплект:10

Примечание:

№ на схеме:27

Наименование:Sealing ring

Каталожный номер:028215

Комплект:1

Примечание:

№ на схеме:28

Наименование:Ring OR

Каталожный номер:028103

Комплект:1

Примечание:

№ на схеме:29

Наименование:Sealing ring

Каталожный номер:028640

Комплект:1

Примечание:

№ на схеме:30

Наименование:Cap M24 Tappo1. 5

Каталожный номер:128050

Комплект:1

Примечание:
