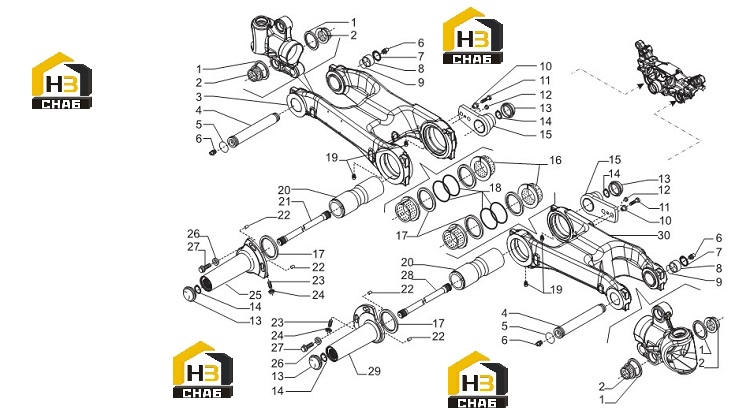

Рычаги нижние

← Гидроцилиндр рулевой Рычаги верхние →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Combined joint

Каталожный номер:138092

Комплект:4

Примечание:

№ на схеме:2

Наименование:Ringed

Каталожный номер:137401

Комплект:4

Примечание:

№ на схеме:3

Наименование:Lower left arm

Каталожный номер:136875

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pine

Каталожный номер:138617

Комплект:2

Примечание:

№ на схеме:5

Наименование:Ring

Каталожный номер:028521

Комплект:2

Примечание:

№ на схеме:6

Наименование:Oiler M10x1

Каталожный номер:024260

Комплект:4

Примечание:

№ на схеме:7

Наименование:Stop ring

Каталожный номер:025505

Комплект:2

Примечание:

№ на схеме:8

Наименование:Ringed

Каталожный номер:139260

Комплект:2

Примечание:

№ на схеме:9

Наименование:Ring

Каталожный номер:028144

Комплект:2

Примечание:

№ на схеме:10

Наименование:Ringed

Каталожный номер:127994

Комплект:4

Примечание:

№ на схеме:11

Наименование:Screw M10x45

Каталожный номер:128658

Комплект:4

Примечание:

№ на схеме:12

Наименование:Cap D8.5

Каталожный номер:075899

Комплект:2

Примечание:

№ на схеме:13

Наименование:Plug

Каталожный номер:140926

Комплект:4

Примечание:

№ на схеме:14

Наименование:D45 stop ring

Каталожный номер:024800

Комплект:4

Примечание:

№ на схеме:15

Наименование:Clamp

Каталожный номер:139282

Комплект:2

Примечание:

№ на схеме:16

Наименование:Ringed

Каталожный номер:137400

Комплект:4

Примечание:

№ на схеме:17

Наименование:Joint

Каталожный номер:139077

Комплект:6

Примечание:

№ на схеме:18

Наименование:Ring

Каталожный номер:028107

Комплект:4

Примечание:

№ на схеме:19

Наименование:Oiler M6x1

Каталожный номер:024210

Комплект:4

Примечание:

№ на схеме:20

Наименование:Pine

Каталожный номер:139082

Комплект:2

Примечание:

№ на схеме:21

Наименование:Left torsion bar

Каталожный номер:139873

Комплект:1

Примечание:

№ на схеме:22

Наименование:Sewing D10x14

Каталожный номер:117124

Комплект:4

Примечание:

№ на схеме:23

Наименование:M10x40 headless screw

Каталожный номер:021495

Комплект:2

Примечание:

№ на схеме:24

Наименование:Nut M10

Каталожный номер:022119

Комплект:2

Примечание:

№ на схеме:25

Наименование:Left flange

Каталожный номер:139084

Комплект:1

Примечание:

№ на схеме:26

Наименование:Ringed

Каталожный номер:138004

Комплект:4

Примечание:

№ на схеме:27

Наименование:Screw M12x33

Каталожный номер:125827

Комплект:4

Примечание:

№ на схеме:28

Наименование:Straight torsion bar

Каталожный номер:139281

Комплект:1

Примечание:

№ на схеме:29

Наименование:Straight flange

Каталожный номер:139083

Комплект:1

Примечание:

№ на схеме:30

Наименование:Lower right arm

Каталожный номер:136877

Комплект:1

Примечание:
