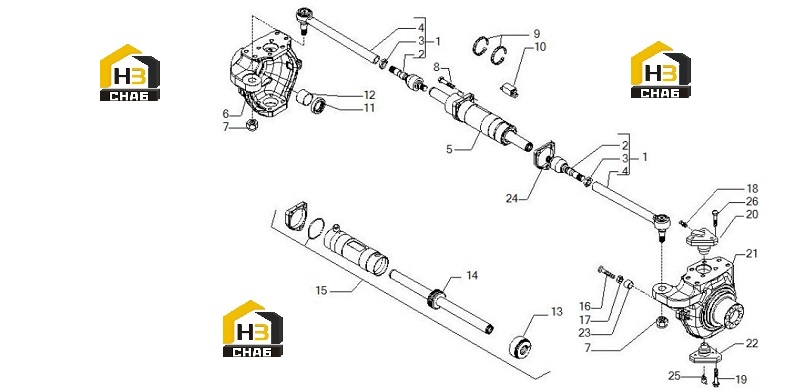

Корпус поворотный и цилиндр рулевого управления

← Корпус оси Комплект конических зубчатых колес (шестерен) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:STEERING ROD

Каталожный номер:135578

Комплект:2

Примечание:

№ на схеме:2

Наименование:Ball joint

Каталожный номер:049013

Комплект:2

Примечание:135578

№ на схеме:3

Наименование:Nut M24x1.5

Каталожный номер:070787

Комплект:2

Примечание:135578

№ на схеме:4

Наименование:Tie rod

Каталожный номер:049029

Комплект:2

Примечание:135578

№ на схеме:5

Наименование:STEERING CYLINDER DE 75-38-200 Fe

Каталожный номер:384335

Комплект:1

Примечание:

№ на схеме:6

Наименование:SWIVEL HOUSING LH (012869

Каталожный номер:145273

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nut M20x1.5

Каталожный номер:022431

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bolt M12x55

Каталожный номер:021097

Комплект:3

Примечание:

№ на схеме:9

Наименование:Clamp

Каталожный номер:028412

Комплект:2

Примечание:

№ на схеме:10

Наименование:MAGNETIC SENSOR PNP OPEN C6 L250

Каталожный номер:643612

Комплект:1

Примечание:

№ на схеме:11

Наименование:SEAL RING 45X60X17 SF

Каталожный номер:641735

Комплект:2

Примечание:

№ на схеме:12

Наименование:BUSHING AB C 45X50X35 P

Каталожный номер:125390

Комплект:2

Примечание:

№ на схеме:13

Наименование:Cylinder head

Каталожный номер:049246

Комплект:1

Примечание:384335

№ на схеме:14

Наименование:Rod

Каталожный номер:045179

Комплект:1

Примечание:384335

№ на схеме:15

Наименование:Seal kit

Каталожный номер:048752

Комплект:1

Примечание:384335

№ на схеме:16

Наименование:HEX HEAD SCREW UNI 5739 M16X100 STEERING

Каталожный номер:124748

Комплект:4

Примечание:

№ на схеме:17

Наименование:HEXAGON NUT UNI 5589 M16 8

Каталожный номер:022129

Комплект:4

Примечание:

№ на схеме:18

Наименование:LUBRIFICATING NIPPLES UNI 7663 A M6X16

Каталожный номер:024210

Комплект:2

Примечание:

№ на схеме:19

Наименование:SELF-LOCKING SCREW M14X2X35 10.9

Каталожный номер:126922

Комплект:6

Примечание:

№ на схеме:20

Наименование:SWIVEL HOUSING KING PIN (017577)

Каталожный номер:128880

Комплект:2

Примечание:

№ на схеме:21

Наименование:SWIVEL HOUSING RH (012868

Каталожный номер:145272

Комплект:1

Примечание:

№ на схеме:22

Наименование:SWIVEL HOUSING KING PIN (17576)

Каталожный номер:128881

Комплект:2

Примечание:

№ на схеме:23

Наименование:BUSH 24.5X16.5X25

Каталожный номер:128278

Комплект:4

Примечание:

№ на схеме:24

Наименование:FLANGE

Каталожный номер:142926

Комплект:1

Примечание:

№ на схеме:25

Наименование:Greaser nipple M6x1

Каталожный номер:024211

Комплект:2

Примечание:

№ на схеме:26

Наименование:STUD 10.9 UNI 3740 L83 CH.22 M14x2x35 /

Каталожный номер:389109

Комплект:6

Примечание:
