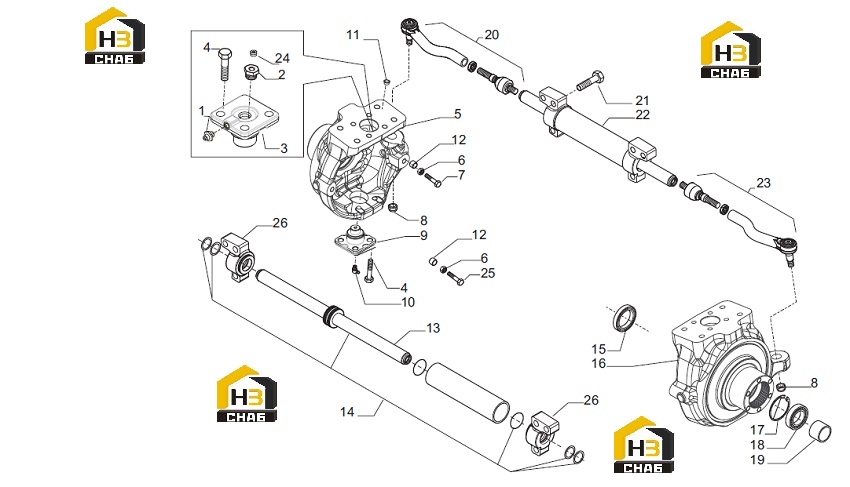

Корпуса поворотные и цилиндр рулевого управления

← Корпус оси Набор конических зубчатых колес →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Greaser nipple M6x1

Каталожный номер:024260

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bolt M20x1.5

Каталожный номер:641345

Комплект:2

Примечание:

№ на схеме:3

Наименование:King pin

Каталожный номер:644347

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bolt M14x35

Каталожный номер:126922

Комплект:16

Примечание:

№ на схеме:5

Наименование:LH Swivel housing

Каталожный номер:402576

Комплект:1

Примечание:

№ на схеме:6

Наименование:Nut M14

Каталожный номер:022131

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bolt M14x75

Каталожный номер:122576

Комплект:2

Примечание:

№ на схеме:8

Наименование:Nut M20x1

Каталожный номер:022431

Комплект:2

Примечание:

№ на схеме:9

Наименование:King pin

Каталожный номер:149508

Комплект:2

Примечание:

№ на схеме:10

Наименование:Greaser nipple M6x1 45°

Каталожный номер:024211

Комплект:2

Примечание:

№ на схеме:11

Наименование:Plug

Каталожный номер:030755

Комплект:8

Примечание:

№ на схеме:12

Наименование:Bushing

Каталожный номер:120387

Комплект:4

Примечание:

№ на схеме:13

Наименование:Rod

Каталожный номер:048914

Комплект:1

Примечание:399939

№ на схеме:14

Наименование:Oil seal kit

Каталожный номер:048912

Комплект:1

Примечание:399939

№ на схеме:15

Наименование:Seal ring

Каталожный номер:146668

Комплект:2

Примечание:

№ на схеме:16

Наименование:RH Swivel housing

Каталожный номер:402577

Комплект:1

Примечание:

№ на схеме:17

Наименование:Snap ring

Каталожный номер:024916

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bearing

Каталожный номер:146670

Комплект:2

Примечание:

№ на схеме:19

Наименование:Spacer

Каталожный номер:146438

Комплект:2

Примечание:

№ на схеме:20

Наименование:LH Steering arm assy

Каталожный номер:401115

Комплект:1

Примечание:was 641781

№ на схеме:21

Наименование:Bolt M17x70

Каталожный номер:021210

Комплект:6

Примечание:

№ на схеме:22

Наименование:Steering cylinder

Каталожный номер:399939

Комплект:1

Примечание:was 644900

№ на схеме:23

Наименование:RH Steering arm assy

Каталожный номер:401116

Комплект:1

Примечание:was 641823

№ на схеме:24

Наименование:Plug

Каталожный номер:021558

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt M14x95

Каталожный номер:123206

Комплект:2

Примечание:

№ на схеме:26

Наименование:Head

Каталожный номер:048913

Комплект:2

Примечание:399939
