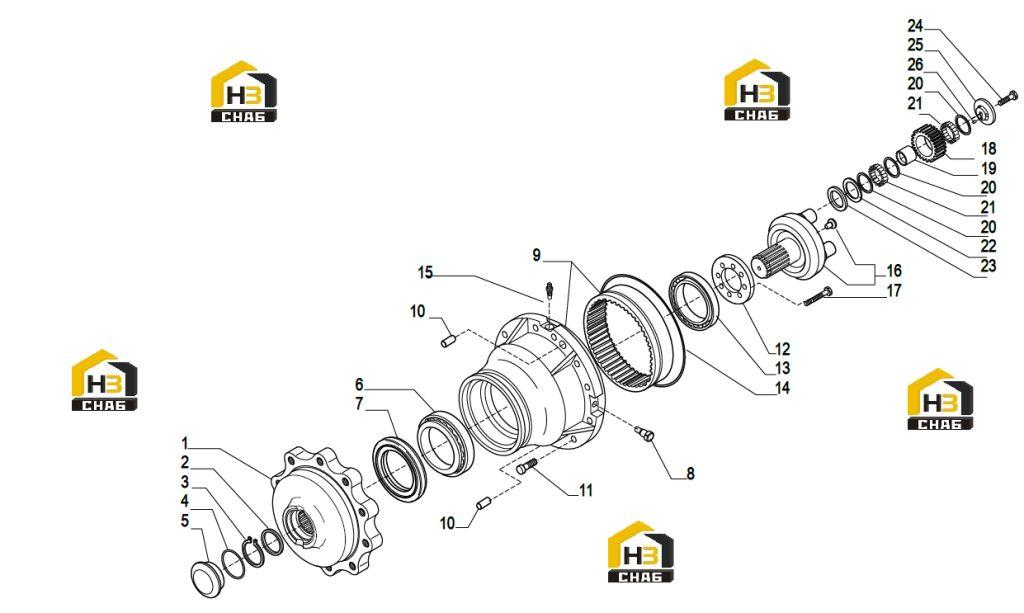

Комплектующие редуктора

← Ступица колеса Корпус оси →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Wheel flange

Каталожный номер:370562

Комплект:2

Примечание:

№ на схеме:2

Наименование:Shim

Каталожный номер:142214

Комплект:2

Примечание:

№ на схеме:3

Наименование:Snap ring

Каталожный номер:024817

Комплект:2

Примечание:

№ на схеме:4

Наименование:O.ring

Каталожный номер:028662

Комплект:2

Примечание:

№ на схеме:5

Наименование:Plug

Каталожный номер:142210

Комплект:2

Примечание:

№ на схеме:6

Наименование:Tapered bearing

Каталожный номер:119970

Комплект:2

Примечание:

№ на схеме:7

Наименование:Seal ring

Каталожный номер:141782

Комплект:2

Примечание:

№ на схеме:8

Наименование:Plug M18x1.5

Каталожный номер:215482

Комплект:2

Примечание:

№ на схеме:9

Наименование:RH wheel hub kit

Каталожный номер:066917

Комплект:1

Примечание:

№ на схеме:9

Наименование:LH wheel hub kit

Каталожный номер:066916

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pin 16x40

Каталожный номер:117339

Комплект:4

Примечание:

№ на схеме:11

Наименование:Bolt M14x45

Каталожный номер:021967

Комплект:24

Примечание:

№ на схеме:12

Наименование:Retainer washer

Каталожный номер:141778

Комплект:2

Примечание:

№ на схеме:13

Наименование:Tapered bearing

Каталожный номер:133467

Комплект:2

Примечание:

№ на схеме:14

Наименование:O.ring

Каталожный номер:028565

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bleeder M10x1

Каталожный номер:116792

Комплект:2

Примечание:

№ на схеме:16

Наименование:Planetary carrier assy

Каталожный номер:066954

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt M12x55

Каталожный номер:142215

Комплект:16

Примечание:

№ на схеме:18

Наименование:Epic. gear Z=23

Каталожный номер:144949

Комплект:6

Примечание:

№ на схеме:19

Наименование:Bush

Каталожный номер:144954

Комплект:6

Примечание:

№ на схеме:20

Наименование:Shim

Каталожный номер:144952

Комплект:18

Примечание:

№ на схеме:21

Наименование:Needles bearing 5x25.8

Каталожный номер:132132

Комплект:4

Примечание:

№ на схеме:22

Наименование:Thrust washer

Каталожный номер:144951

Комплект:6

Примечание:

№ на схеме:23

Наименование:Spacer

Каталожный номер:144955

Комплект:6

Примечание:

№ на схеме:24

Наименование:Bolt M12x40

Каталожный номер:127217

Комплект:6

Примечание:

№ на схеме:25

Наименование:Lock washer

Каталожный номер:144950

Комплект:6

Примечание:

№ на схеме:26

Наименование:Roller 7x10

Каталожный номер:028367

Комплект:6

Примечание:
