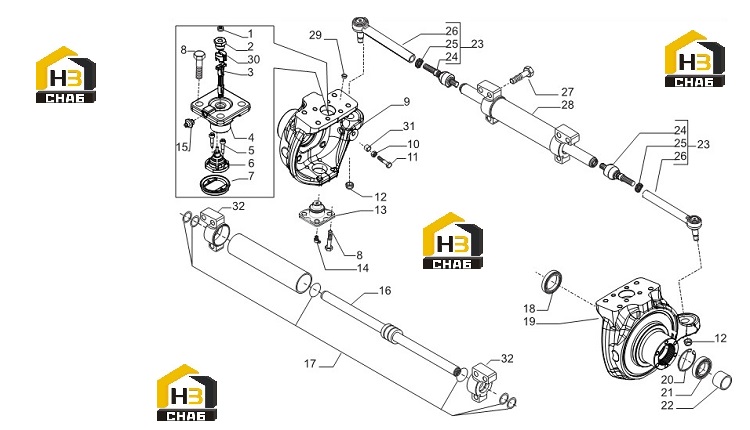

Корпуса поворотные и цилиндр рулевого управления

← Корпус оси Набор конических зубчатых колес →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plug M10x1

Каталожный номер:021558

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bolt M20x1.5

Каталожный номер:641345

Комплект:2

Примечание:

№ на схеме:3

Наименование:Sensor shaft

Каталожный номер:643830

Комплект:1

Примечание:

№ на схеме:4

Наименование:King pin

Каталожный номер:644347

Комплект:2

Примечание:

№ на схеме:5

Наименование:Sensor screw M4X10

Каталожный номер:021355

Комплект:2

Примечание:

№ на схеме:6

Наименование:See pos.18 tab.1

Каталожный номер:-

Комплект:-

Примечание:

№ на схеме:7

Наименование:Sensor cover

Каталожный номер:643827

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M14x35

Каталожный номер:126922

Комплект:16

Примечание:

№ на схеме:9

Наименование:LH Swivel housing

Каталожный номер:641487

Комплект:1

Примечание:

№ на схеме:10

Наименование:Nut M14

Каталожный номер:022125

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt M14 steering stop

Каталожный номер:122576

Комплект:2

Примечание:

№ на схеме:12

Наименование:Nut M20x1

Каталожный номер:022125

Комплект:2

Примечание:

№ на схеме:13

Наименование:King pin

Каталожный номер:149508

Комплект:2

Примечание:

№ на схеме:14

Наименование:Greaser nipple M6x1 45°

Каталожный номер:024211

Комплект:2

Примечание:

№ на схеме:15

Наименование:Greaser M10x1

Каталожный номер:024260

Комплект:1

Примечание:

№ на схеме:16

Наименование:Rod

Каталожный номер:048914

Комплект:1

Примечание:399939

№ на схеме:17

Наименование:Oil seal kit

Каталожный номер:048912

Комплект:1

Примечание:399939

№ на схеме:18

Наименование:Seal ring

Каталожный номер:146668

Комплект:2

Примечание:

№ на схеме:19

Наименование:RH Swivel housing

Каталожный номер:641486

Комплект:1

Примечание:

№ на схеме:20

Наименование:Snap ring

Каталожный номер:024916

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bearing

Каталожный номер:146670

Комплект:2

Примечание:

№ на схеме:22

Наименование:Spacer

Каталожный номер:146438

Комплект:2

Примечание:

№ на схеме:23

Наименование:LH Steering arm assy

Каталожный номер:149507

Комплект:1

Примечание:

№ на схеме:24

Наименование:Ball joint

Каталожный номер:351504

Комплект:2

Примечание:149507

№ на схеме:25

Наименование:Nut M24

Каталожный номер:070787

Комплект:2

Примечание:149507

№ на схеме:26

Наименование:Tie rod LH

Каталожный номер:352569

Комплект:2

Примечание:149507

№ на схеме:27

Наименование:Bolt M18x70

Каталожный номер:021210

Комплект:6

Примечание:

№ на схеме:28

Наименование:Steering cylinder

Каталожный номер:399939

Комплект:1

Примечание:

№ на схеме:29

Наименование:Plug

Каталожный номер:030755

Комплект:8

Примечание:

№ на схеме:30

Наименование:Sensor washer

Каталожный номер:372481

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bushing

Каталожный номер:120387

Комплект:2

Примечание:

№ на схеме:32

Наименование:Head

Каталожный номер:048913

Комплект:2

Примечание:399939
