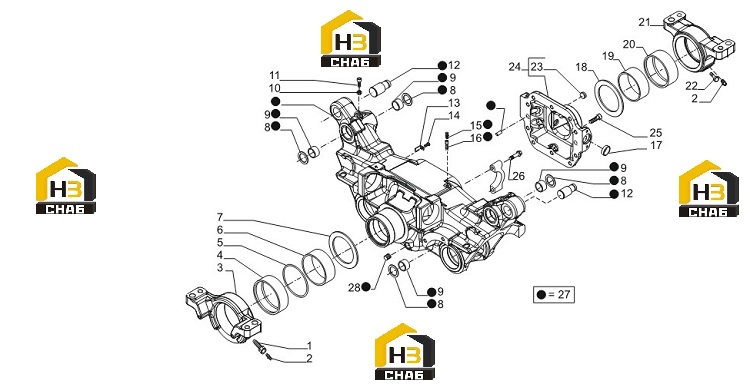

Корпус оси

← Держатель планетарный Комплект вилок для оси →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Locking screw

Каталожный номер:126634

Комплект:1

Примечание:

№ на схеме:2

Наименование:Greaser nipple M6x1

Каталожный номер:24210

Комплект:2

Примечание:

№ на схеме:3

Наименование:Rear support

Каталожный номер:147614

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bush

Каталожный номер:123475

Комплект:1

Примечание:

№ на схеме:5

Наименование:O.ring

Каталожный номер:28498

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bush

Каталожный номер:124592

Комплект:1

Примечание:

№ на схеме:7

Наименование:Thrust washer

Каталожный номер:115777

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:33468

Комплект:4

Примечание:068111

№ на схеме:9

Наименование:Ring

Каталожный номер:33467

Комплект:4

Примечание:068111

№ на схеме:10

Наименование:Nut M12x1.25

Каталожный номер:22126

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt M12x40

Каталожный номер:139936

Комплект:2

Примечание:

№ на схеме:12

Наименование:Pin

Каталожный номер:137409

Комплект:2

Примечание:068111

№ на схеме:13

Наименование:Locking plate

Каталожный номер:120342

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt M6x10

Каталожный номер:128440

Комплект:2

Примечание:

№ на схеме:15

Наименование:Breather M10x1

Каталожный номер:104988

Комплект:1

Примечание:068111

№ на схеме:16

Наименование:Breather support pipe

Каталожный номер:121618

Комплект:1

Примечание:068111

№ на схеме:17

Наименование:Plug 38x10

Каталожный номер:122187

Комплект:1

Примечание:

№ на схеме:18

Наименование:Thrust washer

Каталожный номер:115776

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bush

Каталожный номер:101565

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bush

Каталожный номер:101575

Комплект:1

Примечание:

№ на схеме:21

Наименование:Front support

Каталожный номер:138532

Комплект:1

Примечание:

№ на схеме:22

Наименование:Locking screw

Каталожный номер:126633

Комплект:1

Примечание:

№ на схеме:23

Наименование:Plug M22x1.25

Каталожный номер:21565

Комплект:1

Примечание:066655

№ на схеме:24

Наименование:Cover kit

Каталожный номер:66655

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt M12x35

Каталожный номер:21368

Комплект:10

Примечание:

№ на схеме:26

Наименование:Bolt M14x75

Каталожный номер:126022

Комплект:4

Примечание:

№ на схеме:27

Наименование:Central body kit

Каталожный номер:68111

Комплект:1

Примечание:

№ на схеме:28

Наименование:Plug M22x1.5

Каталожный номер:92270

Комплект:1

Примечание:068111
