Корпус оси

← Комплект ступицы колеса Набор конических зубчатых колес →

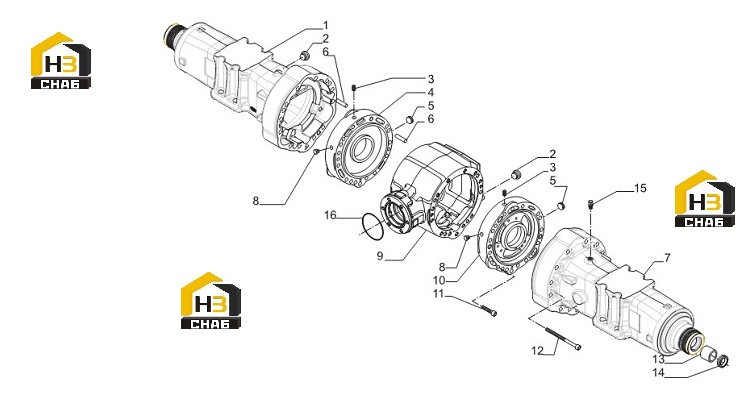

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:LH leg housing

Каталожный номер:641501

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plug M30x2

Каталожный номер:125280

Комплект:3

Примечание:

№ на схеме:3

Наименование:Plug M10x1

Каталожный номер:021558

Комплект:2

Примечание:

№ на схеме:4

Наименование:LH brake cylinder

Каталожный номер:150290

Комплект:1

Примечание:was 145845

№ на схеме:5

Наименование:Plug M24x1.5

Каталожный номер:145465

Комплект:2

Примечание:

№ на схеме:6

Наименование:Pin D16x40

Каталожный номер:117339

Комплект:4

Примечание:

№ на схеме:7

Наименование:RH leg housing

Каталожный номер:641500

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plug

Каталожный номер:021570

Комплект:2

Примечание:

№ на схеме:9

Наименование:Central body

Каталожный номер:147786

Комплект:1

Примечание:

№ на схеме:10

Наименование:RH brake cylinder

Каталожный номер:150289

Комплект:1

Примечание:was 145844

№ на схеме:11

Наименование:Bolt M16x65

Каталожный номер:021428

Комплект:4

Примечание:

№ на схеме:12

Наименование:Bolt M16x160

Каталожный номер:144065

Комплект:26

Примечание:

№ на схеме:13

Наименование:Bush

Каталожный номер:131954

Комплект:2

Примечание:

№ на схеме:14

Наименование:Seal ring

Каталожный номер:025311

Комплект:2

Примечание:

№ на схеме:15

Наименование:Breather M10x1

Каталожный номер:104988

Комплект:1

Примечание:

№ на схеме:16

Наименование:O.ring

Каталожный номер:028516

Комплект:1

Примечание:
