Тормоза

← Управление редуктором Педали тормоза и сцепления →

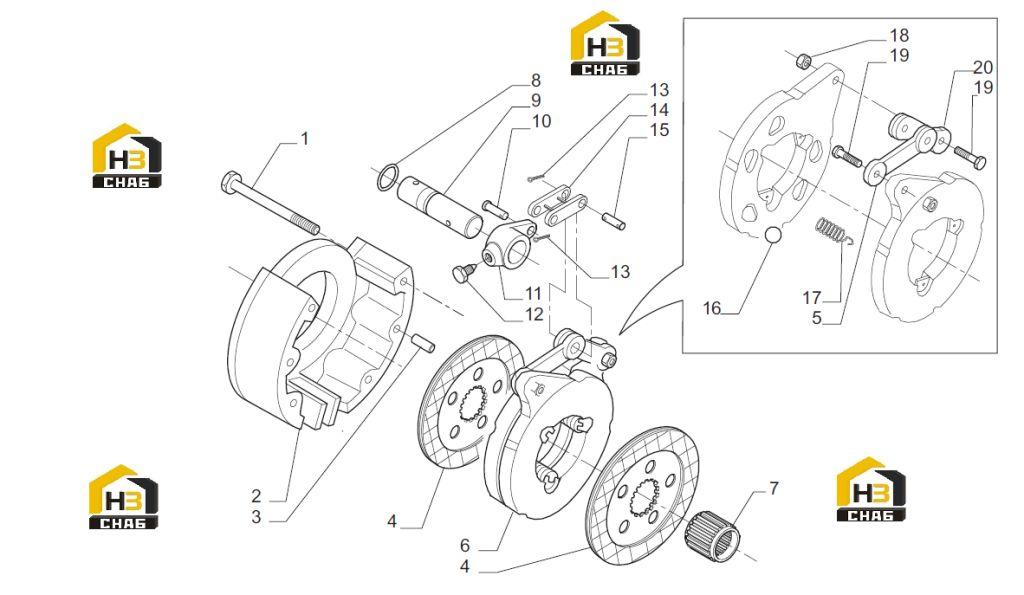

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw

Каталожный номер:139947

Комплект:10

Примечание:M 12x1.75x80

№ на схеме:2

Наименование:Brake flange

Каталожный номер:140620

Комплект:2

Примечание:

№ на схеме:3

Наименование:Pin

Каталожный номер:117569

Комплект:4

Примечание:

№ на схеме:4

Наименование:Brake disc

Каталожный номер:146264

Комплект:4

Примечание:

№ на схеме:5

Наименование:Tie

Каталожный номер:040192

Комплект:4

Примечание:117165

№ на схеме:6

Наименование:Actuator body

Каталожный номер:117165

Комплект:2

Примечание:

№ на схеме:7

Наименование:Hub

Каталожный номер:643138

Комплект:2

Примечание:

№ на схеме:8

Наименование:O.ring

Каталожный номер:028118

Комплект:2

Примечание:

№ на схеме:9

Наименование:Pin

Каталожный номер:141083

Комплект:2

Примечание:

№ на схеме:10

Наименование:Pin

Каталожный номер:117226

Комплект:2

Примечание:

№ на схеме:11

Наименование:RH Lever

Каталожный номер:118327

Комплект:1

Примечание:

№ на схеме:11

Наименование:LH Lever

Каталожный номер:117204

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:117208

Комплект:2

Примечание:M 14x1.5x30

№ на схеме:13

Наименование:Split pin

Каталожный номер:025567

Комплект:4

Примечание:

№ на схеме:14

Наименование:Steel rule

Каталожный номер:146913

Комплект:2

Примечание:

№ на схеме:15

Наименование:Pin

Каталожный номер:118336

Комплект:2

Примечание:

№ на схеме:16

Наименование:Ball

Каталожный номер:040191

Комплект:10

Примечание:117165

№ на схеме:17

Наименование:Spring

Каталожный номер:040190

Комплект:6

Примечание:117165

№ на схеме:18

Наименование:Nut

Каталожный номер:040100

Комплект:4

Примечание:117165

№ на схеме:19

Наименование:Screw

Каталожный номер:040184

Комплект:4

Примечание:117165
