Комплектующие редуктора

← Тормоза Корпус оси →

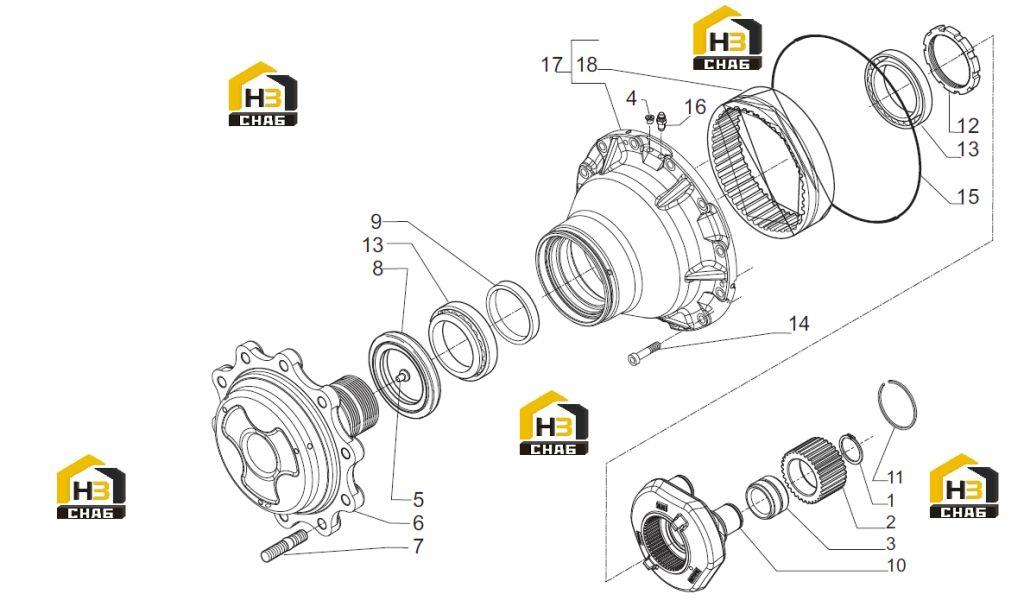

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Snap ring

Каталожный номер:024805

Комплект:6

Примечание:

№ на схеме:2

Наименование:Gear

Каталожный номер:642923

Комплект:6

Примечание:

№ на схеме:3

Наименование:Bearing

Каталожный номер:642513

Комплект:6

Примечание:

№ на схеме:4

Наименование:Plug

Каталожный номер:021570

Комплект:2

Примечание:

№ на схеме:5

Наименование:Pad

Каталожный номер:115682

Комплект:2

Примечание:

№ на схеме:6

Наименование:Wheel flange

Каталожный номер:148482

Комплект:2

Примечание:

№ на схеме:7

Наименование:Stud

Каталожный номер:116957

Комплект:20

Примечание:

№ на схеме:8

Наименование:Seal ring

Каталожный номер:047702

Комплект:2

Примечание:

№ на схеме:9

Наименование:Spacer

Каталожный номер:148942

Комплект:2

Примечание:

№ на схеме:10

Наименование:Planetary carrier

Каталожный номер:642998

Комплект:2

Примечание:

№ на схеме:11

Наименование:Snap ring

Каталожный номер:642260

Комплект:2

Примечание:

№ на схеме:12

Наименование:Ring nut

Каталожный номер:148626

Комплект:2

Примечание:M108X2

№ на схеме:13

Наименование:Bearing

Каталожный номер:118370

Комплект:4

Примечание:

№ на схеме:14

Наименование:Bolt M14x45

Каталожный номер:021967

Комплект:24

Примечание:

№ на схеме:15

Наименование:Ring

Каталожный номер:028565

Комплект:2

Примечание:

№ на схеме:16

Наименование:Breather

Каталожный номер:116792

Комплект:2

Примечание:

№ на схеме:17

Наименование:Hub - ring gear kit

Каталожный номер:068353

Комплект:2

Примечание:

№ на схеме:18

Наименование:Ring gear

Каталожный номер:142833

Комплект:2

Примечание:068353
