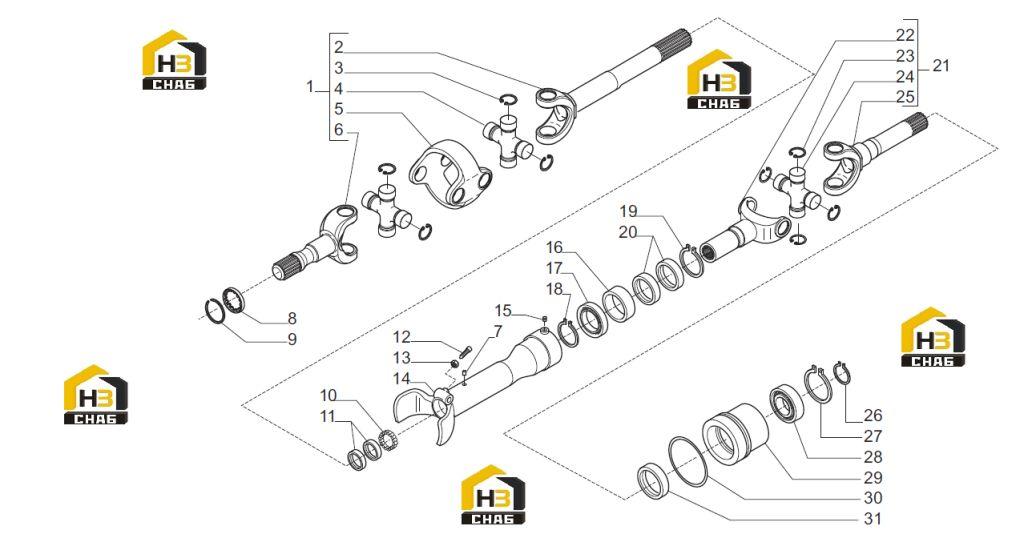

Вал шарнирный

← Дифференциал Ступица колеса →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Double joint

Каталожный номер:147348

Комплект:2

Примечание:

№ на схеме:2

Наименование:Fork (diff. Side)

Каталожный номер:046171

Комплект:2

Примечание:147348

№ на схеме:3

Наименование:Lockring

Каталожный номер:046222

Комплект:16

Примечание:147348

№ на схеме:4

Наименование:Spider

Каталожный номер:046221

Комплект:4

Примечание:147348

№ на схеме:5

Наименование:Central body

Каталожный номер:046172

Комплект:2

Примечание:147348

№ на схеме:6

Наименование:Fork (wheel side)

Каталожный номер:044155

Комплект:2

Примечание:147348

№ на схеме:7

Наименование:Plug M6x1

Каталожный номер:021584

Комплект:2

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:146945

Комплект:2

Примечание:

№ на схеме:9

Наименование:Ring

Каталожный номер:147349

Комплект:2

Примечание:

№ на схеме:10

Наименование:Needles bearing

Каталожный номер:027829

Комплект:2

Примечание:

№ на схеме:11

Наименование:Seal ring

Каталожный номер:025184

Комплект:4

Примечание:

№ на схеме:12

Наименование:Bolt M12x40

Каталожный номер:139936

Комплект:2

Примечание:

№ на схеме:13

Наименование:Nut M12x1.5

Каталожный номер:022126

Комплект:2

Примечание:

№ на схеме:14

Наименование:Protection

Каталожный номер:139500

Комплект:2

Примечание:

№ на схеме:15

Наименование:Grub screw M6x12

Каталожный номер:021535

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bush

Каталожный номер:139603

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bearing

Каталожный номер:028795

Комплект:2

Примечание:

№ на схеме:18

Наименование:Snap ring D.50

Каталожный номер:024805

Комплект:2

Примечание:

№ на схеме:19

Наименование:Snap ring D.75

Каталожный номер:024916

Комплект:2

Примечание:

№ на схеме:20

Наименование:Seal ring

Каталожный номер:025246

Комплект:4

Примечание:

№ на схеме:21

Наименование:Cardan joint

Каталожный номер:141900

Комплект:2

Примечание:

№ на схеме:22

Наименование:Fork

Каталожный номер:046174

Комплект:2

Примечание:141900

№ на схеме:23

Наименование:Lockring

Каталожный номер:046222

Комплект:8

Примечание:141900

№ на схеме:24

Наименование:Spider

Каталожный номер:046221

Комплект:2

Примечание:141900

№ на схеме:25

Наименование:Fork

Каталожный номер:046173

Комплект:2

Примечание:141900

№ на схеме:26

Наименование:Snap ring D.40

Каталожный номер:024795

Комплект:2

Примечание:

№ на схеме:27

Наименование:Snap ring D.80

Каталожный номер:024921

Комплект:2

Примечание:

№ на схеме:28

Наименование:Bearing

Каталожный номер:025809

Комплект:2

Примечание:

№ на схеме:29

Наименование:Centering bush

Каталожный номер:141901

Комплект:2

Примечание:

№ на схеме:30

Наименование:O.ring

Каталожный номер:028212

Комплект:2

Примечание:

№ на схеме:31

Наименование:Seal ring

Каталожный номер:339592

Комплект:2

Примечание:
