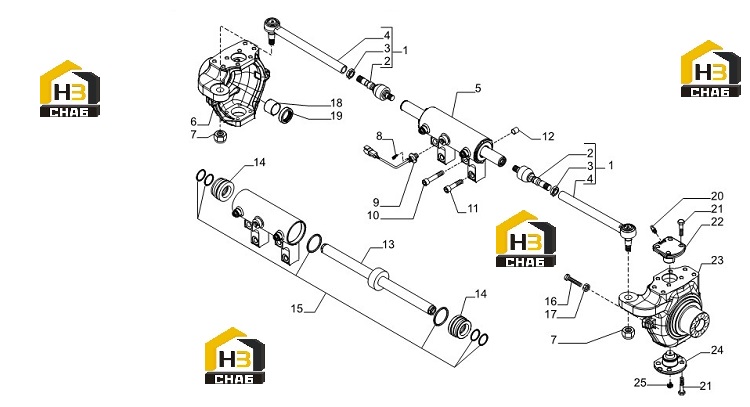

Корпуса поворотные и цилиндр рулевого управления

← Корпус оси Набор конических зубчатых колес →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Steering arm assy

Каталожный номер:146134

Комплект:2

Примечание:

№ на схеме:2

Наименование:Ball joint

Каталожный номер:351504

Комплект:2

Примечание:146134

№ на схеме:3

Наименование:Nut M24x1.5

Каталожный номер:070787

Комплект:2

Примечание:146134

№ на схеме:4

Наименование:Tie rod

Каталожный номер:352360

Комплект:2

Примечание:146134

№ на схеме:5

Наименование:Steering cylinder

Каталожный номер:149407

Комплект:1

Примечание:

№ на схеме:6

Наименование:LH Swivel housing

Каталожный номер:140374

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nut M24x1.5

Каталожный номер:022446

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bolt M5x10

Каталожный номер:021357

Комплект:3

Примечание:

№ на схеме:9

Наименование:Sensor

Каталожный номер:149929

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt M18x135

Каталожный номер:021766

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt M18x80

Каталожный номер:021765

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bush

Каталожный номер:141082

Комплект:2

Примечание:

№ на схеме:13

Наименование:Rod

Каталожный номер:048748

Комплект:1

Примечание:149407

№ на схеме:14

Наименование:Cylinder head

Каталожный номер:048747

Комплект:2

Примечание:149407

№ на схеме:15

Наименование:Seal kit

Каталожный номер:048746

Комплект:1

Примечание:149407

№ на схеме:16

Наименование:Bolt M16x75

Каталожный номер:124748

Комплект:4

Примечание:

№ на схеме:17

Наименование:Nut M16

Каталожный номер:022129

Комплект:4

Примечание:

№ на схеме:18

Наименование:Bush

Каталожный номер:125161

Комплект:2

Примечание:

№ на схеме:19

Наименование:Seal ring

Каталожный номер:140224

Комплект:2

Примечание:

№ на схеме:20

Наименование:Greaser nipple M6x1

Каталожный номер:024210

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bolt M16x38

Каталожный номер:126923

Комплект:16

Примечание:

№ на схеме:22

Наименование:King pin

Каталожный номер:130631

Комплект:2

Примечание:

№ на схеме:23

Наименование:RH Swivel housing

Каталожный номер:140375

Комплект:1

Примечание:

№ на схеме:24

Наименование:King pin

Каталожный номер:130632

Комплект:2

Примечание:

№ на схеме:25

Наименование:Greaser nipple M6x1 45°

Каталожный номер:024211

Комплект:2

Примечание:
