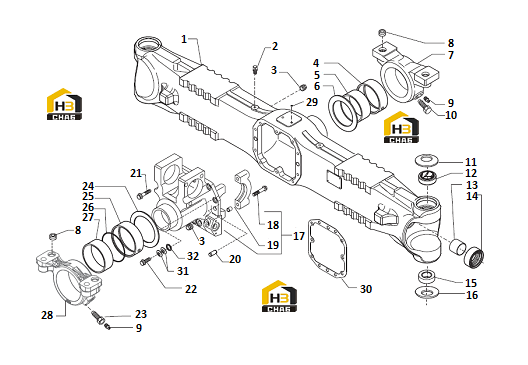

Корпус оси

← Комплектующие редуктора Корпус поворотный и цилиндр рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Axle beam

Каталожный номер:145435

Комплект:1

Примечание:

№ на схеме:2

Наименование:Breather M10x1

Каталожный номер:104988

Комплект:1

Примечание:

№ на схеме:3

Наименование:Plug M22x1.5

Каталожный номер:092270

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bush

Каталожный номер:132512

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bush

Каталожный номер:131762

Комплект:1

Примечание:

№ на схеме:6

Наименование:Thrust washer

Каталожный номер:150031

Комплект:1

Примечание:

№ на схеме:7

Наименование:Front support

Каталожный номер:134714

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bush

Каталожный номер:116529

Комплект:4

Примечание:

№ на схеме:9

Наименование:Greaser nipple M8x1

Каталожный номер:024258

Комплект:2

Примечание:

№ на схеме:10

Наименование:Bolt M16

Каталожный номер:120780

Комплект:1

Примечание:

№ на схеме:11

Наименование:Belleville washer

Каталожный номер:128632

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bush

Каталожный номер:144558

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bush

Каталожный номер:118547

Комплект:2

Примечание:

№ на схеме:14

Наименование:Seal ring

Каталожный номер:139101

Комплект:2

Примечание:

№ на схеме:15

Наименование:Spherical bearing

Каталожный номер:027693

Комплект:2

Примечание:

№ на схеме:16

Наименование:Belleville washer

Каталожный номер:128631

Комплект:2

Примечание:

№ на схеме:17

Наименование:Differential support

Каталожный номер:137944

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:126022

Комплект:4

Примечание:137944

№ на схеме:19

Наименование:Bush

Каталожный номер:072235

Комплект:4

Примечание:137944

№ на схеме:20

Наименование:Pin D15x35

Каталожный номер:087660

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bolt M12x75

Каталожный номер:126334

Комплект:5

Примечание:

№ на схеме:22

Наименование:Bolt M12x50

Каталожный номер:425969

Комплект:5

Примечание:was 125827 until s/n 4149

№ на схеме:23

Наименование:Bolt

Каталожный номер:116530

Комплект:1

Примечание:

№ на схеме:24

Наименование:Thrust washer

Каталожный номер:124591

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bush

Каталожный номер:123475

Комплект:1

Примечание:

№ на схеме:26

Наименование:O.ring

Каталожный номер:028498

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bush

Каталожный номер:124592

Комплект:1

Примечание:

№ на схеме:28

Наименование:Rear support

Каталожный номер:380396

Комплект:1

Примечание:was 125875

№ на схеме:29

Наименование:Plug M10x1

Каталожный номер:021494

Комплект:2

Примечание:

№ на схеме:30

Наименование:Gasket

Каталожный номер:393538

Комплект:1

Примечание:

№ на схеме:31

Наименование:Belleville washer

Каталожный номер:425948

Комплект:10

Примечание:added from s/n 4150

№ на схеме:32

Наименование:Washer

Каталожный номер:425934

Комплект:5

Примечание:added from s/n 4150
