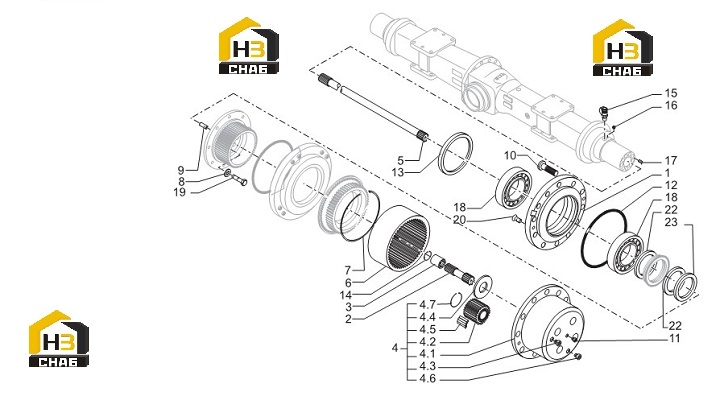

Ступица колеса

← Комплектующие моста Набор конических зубчатых колес и дифференциал (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hub

Каталожный номер:865884

Комплект:2

Примечание:

№ на схеме:2

Наименование:Pinion gear

Каталожный номер:834471

Комплект:2

Примечание:

№ на схеме:3

Наименование:Sleeve

Каталожный номер:836161

Комплект:2

Примечание:

№ на схеме:4

Наименование:Planetary carrier Assy

Каталожный номер:862828

Комплект:2

Примечание:

№ на схеме:4.1

Наименование:Planetary carrier

Каталожный номер:834913

Комплект:1

Примечание:2815378 862828

№ на схеме:4.2

Наименование:Spur gear

Каталожный номер:333771

Комплект:4

Примечание:2759339 862828

№ на схеме:4.3

Наименование:Screw plug

Каталожный номер:830809

Комплект:1

Примечание:2479494 862828

№ на схеме:4.4

Наименование:Washer

Каталожный номер:836165

Комплект:1

Примечание:1717194 862828

№ на схеме:4.5

Наименование:Cylinder roller bearing

Каталожный номер:830883

Комплект:4

Примечание:2759315 862828

№ на схеме:4.6

Наименование:Screw plug

Каталожный номер:022292

Комплект:1

Примечание:2928053 862828

№ на схеме:4.7

Наименование:Circlip

Каталожный номер:020031

Комплект:4

Примечание:0012479 862828

№ на схеме:5

Наименование:Shaft

Каталожный номер:248126

Комплект:2

Примечание:2809579

№ на схеме:6

Наименование:Crown gear

Каталожный номер:333995

Комплект:2

Примечание:2809586

№ на схеме:7

Наименование:Circlip

Каталожный номер:023181

Комплект:2

Примечание:2759348

№ на схеме:8

Наименование:Washer

Каталожный номер:833737

Комплект:28

Примечание:2759945

№ на схеме:9

Наименование:Bushing

Каталожный номер:833749

Комплект:28

Примечание:2759976

№ на схеме:10

Наименование:Stud

Каталожный номер:022830

Комплект:20

Примечание:1149199

№ на схеме:11

Наименование:Screw plug

Каталожный номер:832115

Комплект:2

Примечание:1637351

№ на схеме:12

Наименование:O-Ring

Каталожный номер:831467

Комплект:2

Примечание:2900496

№ на схеме:13

Наименование:Gasket

Каталожный номер:831492

Комплект:2

Примечание:2928269

№ на схеме:14

Наименование:Circlip

Каталожный номер:024881

Комплект:2

Примечание:0012480

№ на схеме:15

Наименование:Breather

Каталожный номер:831355

Комплект:2

Примечание:2815833

№ на схеме:16

Наименование:Shoulder screw

Каталожный номер:831635

Комплект:2

Примечание:7396295

№ на схеме:17

Наименование:Plug

Каталожный номер:830283

Комплект:4

Примечание:0219632

№ на схеме:18

Наименование:Roller bearing

Каталожный номер:830924

Комплект:4

Примечание:2806837

№ на схеме:19

Наименование:Screw

Каталожный номер:020330

Комплект:28

Примечание:0102807

№ на схеме:20

Наименование:Cylinder screw

Каталожный номер:020653

Комплект:4

Примечание:0945541

№ на схеме:21

Наименование:Shim Ring

Каталожный номер:021831

Комплект:-

Примечание:2781753

№ на схеме:22

Наименование:Shim Ring

Каталожный номер:020829

Комплект:-

Примечание:1725267

№ на схеме:23

Наименование:Shim Ring

Каталожный номер:021797

Комплект:-

Примечание:2479537
