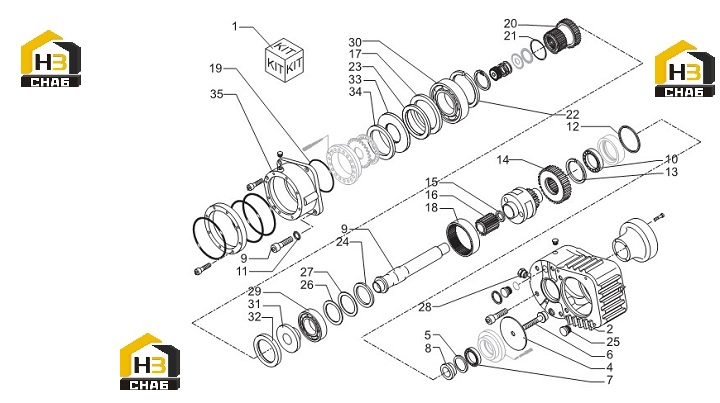

Коробка передач (часть 1)

← Система тормозная Коробка передач (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Transmission FLS4.2 Assy

Каталожный номер:860323

Комплект:1

Примечание:2815620

№ на схеме:2

Наименование:Housing

Каталожный номер:838258

Комплект:1

Примечание:2815621

№ на схеме:3

Наименование:Cylinder screw

Каталожный номер:020611

Комплект:4

Примечание:0788329

№ на схеме:4

Наименование:Washer

Каталожный номер:022273

Комплект:1

Примечание:2808899

№ на схеме:5

Наименование:Sleeve

Каталожный номер:834436

Комплект:1

Примечание:2809435

№ на схеме:6

Наименование:Fitting

Каталожный номер:834342

Комплект:1

Примечание:2808972

№ на схеме:7

Наименование:Roller bearing

Каталожный номер:023238

Комплект:1

Примечание:2929216

№ на схеме:8

Наименование:Bushing

Каталожный номер:834032

Комплект:1

Примечание:2807257

№ на схеме:9

Наименование:Control rod

Каталожный номер:834852

Комплект:1

Примечание:2814996

№ на схеме:10

Наименование:Cylinder roller bearing

Каталожный номер:022344

Комплект:1

Примечание:0011203

№ на схеме:11

Наименование:Washer

Каталожный номер:834775

Комплект:4

Примечание:2814425

№ на схеме:12

Наименование:O-Ring

Каталожный номер:829886

Комплект:1

Примечание:2814997

№ на схеме:13

Наименование:Circlip

Каталожный номер:020347

Комплект:1

Примечание:0119672

№ на схеме:14

Наименование:Spur gear

Каталожный номер:834562

Комплект:1

Примечание:2810209

№ на схеме:15

Наименование:Washer

Каталожный номер:833467

Комплект:1

Примечание:2494611

№ на схеме:16

Наименование:Pinion gear

Каталожный номер:334040

Комплект:1

Примечание:2494603

№ на схеме:17

Наименование:Shim Ring

Каталожный номер:021830

Комплект:-

Примечание:2781752

№ на схеме:18

Наименование:Crown gear

Каталожный номер:837725

Комплект:1

Примечание:2494604

№ на схеме:19

Наименование:O-Ring

Каталожный номер:831517

Комплект:1

Примечание:2929061

№ на схеме:20

Наименование:Gear

Каталожный номер:334042

Комплект:1

Примечание:2807573

№ на схеме:21

Наименование:Circlip

Каталожный номер:023142

Комплект:1

Примечание:2494436

№ на схеме:22

Наименование:Circlip

Каталожный номер:020052

Комплект:1

Примечание:0012567

№ на схеме:23

Наименование:Shim Ring

Каталожный номер:021892

Комплект:-

Примечание:2900232

№ на схеме:24

Наименование:Washer

Каталожный номер:833470

Комплект:1

Примечание:2494614

№ на схеме:25

Наименование:Screw plug

Каталожный номер:022292

Комплект:1

Примечание:2928053

№ на схеме:26

Наименование:Shim Ring

Каталожный номер:020961

Комплект:-

Примечание:2142232

№ на схеме:27

Наименование:Shim Ring

Каталожный номер:020963

Комплект:-

Примечание:2142233

№ на схеме:28

Наименование:Screw plug

Каталожный номер:021902

Комплект:1

Примечание:2928060

№ на схеме:29

Наименование:Ball bearing

Каталожный номер:025970

Комплект:1

Примечание:0011388

№ на схеме:30

Наименование:Ball bearing

Каталожный номер:022792

Комплект:1

Примечание:0788012

№ на схеме:31

Наименование:Pressur plate

Каталожный номер:834847

Комплект:1

Примечание:2814977

№ на схеме:32

Наименование:Pressur ring

Каталожный номер:834851

Комплект:1

Примечание:2814995

№ на схеме:33

Наименование:Ring

Каталожный номер:834103

Комплект:1

Примечание:2807583

№ на схеме:34

Наименование:Shim Ring

Каталожный номер:022880

Комплект:-

Примечание:1415704

№ на схеме:35

Наименование:Flange

Каталожный номер:855204

Комплект:1

Примечание:2815623
