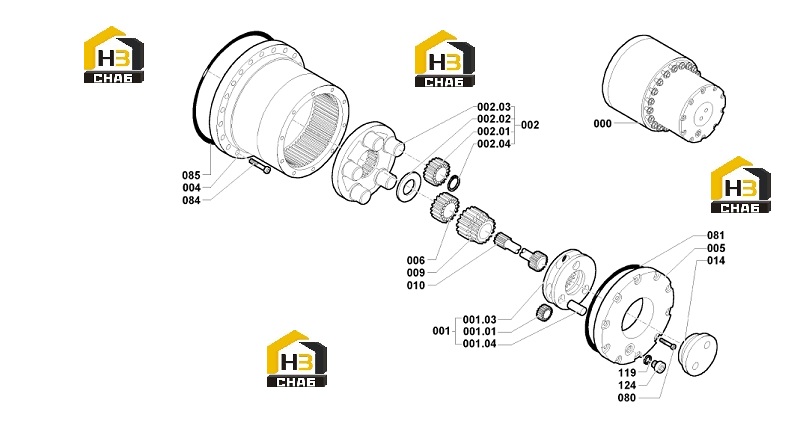

Комплектующие редуктора (часть1)

← Комплект Комплектующие редуктора (часть2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:000

Наименование:Tansmission FR60/29-MB

Каталожный номер:2808190

Комплект:1

Примечание:

№ на схеме:001

Наименование:Planetary Holder

Каталожный номер:2134161

Комплект:1

Примечание:

№ на схеме:001.01

Наименование:Spur Gear

Каталожный номер:2134263

Комплект:3

Примечание:2134161

№ на схеме:001.03

Наименование:Planetary Holder

Каталожный номер:2134262

Комплект:1

Примечание:2134161

№ на схеме:001.04

Наименование:Pin

Каталожный номер:1777011

Комплект:3

Примечание:2134161

№ на схеме:002

Наименование:Planetary Holder

Каталожный номер:2133257

Комплект:1

Примечание:

№ на схеме:002.01

Наименование:Spur Gear

Каталожный номер:1927665

Комплект:5

Примечание:2133257

№ на схеме:002.02

Наименование:Disk/Washer

Каталожный номер:1714444

Комплект:1

Примечание:2133257

№ на схеме:002.03

Наименование:Planetary Holder

Каталожный номер:2133258

Комплект:1

Примечание:2133257

№ на схеме:002.04

Наименование:Ciiclip

Каталожный номер:0012498

Комплект:5

Примечание:2133257

№ на схеме:004

Наименование:Hollow Wheel

Каталожный номер:2133261

Комплект:1

Примечание:

№ на схеме:005

Наименование:Cover

Каталожный номер:2133259

Комплект:1

Примечание:

№ на схеме:006

Наименование:Hub

Каталожный номер:1930716

Комплект:1

Примечание:

№ на схеме:009

Наименование:Spur Gear

Каталожный номер:1927651

Комплект:1

Примечание:

№ на схеме:010

Наименование:Gear Pignon

Каталожный номер:2133263

Комплект:1

Примечание:

№ на схеме:014

Наименование:Screw

Каталожный номер:2134169

Комплект:1

Примечание:

№ на схеме:080

Наименование:Cylinder Head Screw

Каталожный номер:0044046

Комплект:20

Примечание:

№ на схеме:081

Наименование:O-ring

Каталожный номер:0263971

Комплект:1

Примечание:

№ на схеме:084

Наименование:Cylinder Head Screw

Каталожный номер:0119740

Комплект:2

Примечание:

№ на схеме:085

Наименование:O-ring

Каталожный номер:0370385

Комплект:1

Примечание:

№ на схеме:119

Наименование:Washer

Каталожный номер:0010411

Комплект:2

Примечание:

№ на схеме:124

Наименование:Screw Plug

Каталожный номер:0043144

Комплект:2

Примечание:
