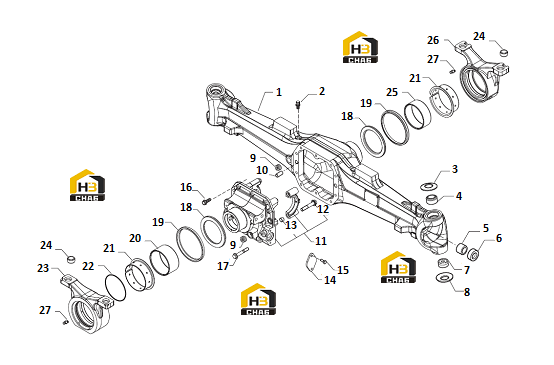

Корпус оси

← Комплектующие редуктора Корпус поворотный и цилиндр рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Axle housing

Каталожный номер:218511

Комплект:1

Примечание:

№ на схеме:2

Наименование:Breather M10x1

Каталожный номер:104988

Комплект:1

Примечание:

№ на схеме:3

Наименование:Belleville washer

Каталожный номер:125813

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bush

Каталожный номер:144557

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bush

Каталожный номер:118504

Комплект:2

Примечание:

№ на схеме:6

Наименование:Oil seal

Каталожный номер:644149

Комплект:2

Примечание:

№ на схеме:7

Наименование:Spherical bearing

Каталожный номер:045159

Комплект:2

Примечание:

№ на схеме:8

Наименование:Belleville washer

Каталожный номер:128629

Комплект:2

Примечание:

№ на схеме:9

Наименование:Plug M24x1.5

Каталожный номер:128050

Комплект:2

Примечание:

№ на схеме:10

Наименование:Pin D15x35

Каталожный номер:087660

Комплект:2

Примечание:

№ на схеме:11

Наименование:Differential support

Каталожный номер:218525

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M14x75

Каталожный номер:126022

Комплект:4

Примечание:

№ на схеме:13

Наименование:Centering bush

Каталожный номер:072235

Комплект:4

Примечание:

№ на схеме:14

Наименование:Flange

Каталожный номер:126042

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw M8x20

Каталожный номер:020778

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bolt M12x33

Каталожный номер:125827

Комплект:5

Примечание:

№ на схеме:17

Наименование:Bolt M12x75

Каталожный номер:126334

Комплект:5

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:126629

Комплект:2

Примечание:

№ на схеме:19

Наименование:Seal

Каталожный номер:126627

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bushing 105x115x44

Каталожный номер:133031

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bushing 115x120x42

Каталожный номер:397320

Комплект:2

Примечание:

№ на схеме:22

Наименование:O.Ring

Каталожный номер:028499

Комплект:1

Примечание:

№ на схеме:23

Наименование:Rear support

Каталожный номер:218515

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bushing

Каталожный номер:116529

Комплект:4

Примечание:

№ на схеме:25

Наименование:Boccola105x115x44

Каталожный номер:101565

Комплект:1

Примечание:

№ на схеме:26

Наименование:Front support

Каталожный номер:218513

Комплект:1

Примечание:

№ на схеме:27

Наименование:Greaser nipple M6x1

Каталожный номер:024210

Комплект:2

Примечание:
