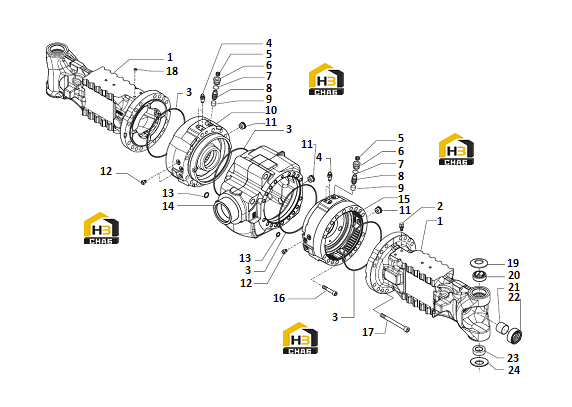

Корпус оси

← Комплектующие редуктора Корпус поворотный и цилиндр рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Leg housing

Каталожный номер:644986

Комплект:2

Примечание:

№ на схеме:2

Наименование:Breather M10x1

Каталожный номер:104988

Комплект:1

Примечание:

№ на схеме:3

Наименование:O.ring

Каталожный номер:028562

Комплект:4

Примечание:

№ на схеме:4

Наименование:Breather M10x1

Каталожный номер:116792

Комплект:4

Примечание:

№ на схеме:5

Наименование:Plug M16x1.5

Каталожный номер:021567

Комплект:6

Примечание:

№ на схеме:6

Наименование:Bolt M22x1.5

Каталожный номер:139922

Комплект:6

Примечание:

№ на схеме:7

Наименование:O.ring

Каталожный номер:028534

Комплект:6

Примечание:

№ на схеме:8

Наименование:Bolt M16x1.5

Каталожный номер:136152

Комплект:6

Примечание:

№ на схеме:9

Наименование:Pin

Каталожный номер:139955

Комплект:6

Примечание:

№ на схеме:10

Наименование:LH brake cylinder

Каталожный номер:642157

Комплект:1

Примечание:

№ на схеме:11

Наименование:Plug M30x2

Каталожный номер:125280

Комплект:3

Примечание:

№ на схеме:12

Наименование:Plug M10x1

Каталожный номер:021591

Комплект:4

Примечание:

№ на схеме:13

Наименование:O.ring

Каталожный номер:028111

Комплект:2

Примечание:

№ на схеме:14

Наименование:Central body

Каталожный номер:397612

Комплект:1

Примечание:

№ на схеме:15

Наименование:RH brake cylinder

Каталожный номер:642158

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M12x110

Каталожный номер:021334

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt M16x160

Каталожный номер:021716

Комплект:34

Примечание:

№ на схеме:18

Наименование:Plug M10x1

Каталожный номер:021558

Комплект:1

Примечание:

№ на схеме:19

Наименование:Belleville washer

Каталожный номер:128632

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bush

Каталожный номер:144558

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bush

Каталожный номер:116962

Комплект:2

Примечание:

№ на схеме:22

Наименование:Seal ring

Каталожный номер:126403

Комплект:2

Примечание:

№ на схеме:23

Наименование:Spherical bearing

Каталожный номер:045160

Комплект:2

Примечание:

№ на схеме:24

Наименование:Belleville washer

Каталожный номер:128631

Комплект:2

Примечание:
