Корпус редуктора левый в сборе

← Комплект Корпус редуктора правый в сборе (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

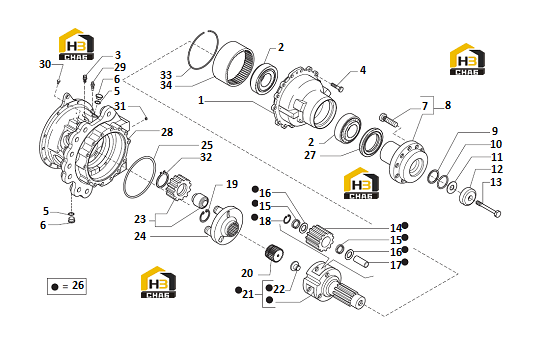

№ на схеме:1

Наименование:RH housing

Каталожный номер:150138

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bearing

Каталожный номер:134460

Комплект:2

Примечание:

№ на схеме:3

Наименование:Breather M10x1

Каталожный номер:137474

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M12x50

Каталожный номер:021163

Комплект:14

Примечание:

№ на схеме:5

Наименование:O. Ring

Каталожный номер:028113

Комплект:2

Примечание:

№ на схеме:6

Наименование:Plug M24x1.5

Каталожный номер:021555

Комплект:2

Примечание:

№ на схеме:7

Наименование:Stud bolt M20x65

Каталожный номер:134474

Комплект:10

Примечание:068232

№ на схеме:8

Наименование:Wheel hub assy

Каталожный номер:068232

Комплект:1

Примечание:

№ на схеме:9

Наименование:Thrust washer

Каталожный номер:132350

Комплект:1

Примечание:

№ на схеме:10

Наименование:O.ring

Каталожный номер:028134

Комплект:1

Примечание:

№ на схеме:11

Наименование:Shim 0.50mm

Каталожный номер:123312

Комплект:-

Примечание:

№ на схеме:11

Наименование:Shim 0.30mm

Каталожный номер:123311

Комплект:-

Примечание:

№ на схеме:11

Наименование:Shim 0.10mm

Каталожный номер:123310

Комплект:-

Примечание:

№ на схеме:11

Наименование:Shim 0.05mm

Каталожный номер:123721

Комплект:-

Примечание:

№ на схеме:12

Наименование:Thrust washer

Каталожный номер:132349

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M6x88

Каталожный номер:132347

Комплект:1

Примечание:

№ на схеме:14

Наименование:Gear Z28

Каталожный номер:136459

Комплект:3

Примечание:066715

№ на схеме:15

Наименование:Needle bearing (by tens)

Каталожный номер:028370

Комплект:9.6

Примечание:066715

№ на схеме:16

Наименование:Thrust washer

Каталожный номер:136456

Комплект:6

Примечание:066715

№ на схеме:17

Наименование:Shaft

Каталожный номер:137280

Комплект:3

Примечание:066715

№ на схеме:18

Наименование:Snap ring D.21

Каталожный номер:024900

Комплект:3

Примечание:066715

№ на схеме:19

Наименование:Snap ring

Каталожный номер:025031

Комплект:1

Примечание:

№ на схеме:20

Наименование:Pinion Z25

Каталожный номер:134446

Комплект:1

Примечание:

№ на схеме:21

Наименование:Planetary carrier

Каталожный номер:066543

Комплект:1

Примечание:066715

№ на схеме:22

Наименование:Locking pad

Каталожный номер:115682

Комплект:1

Примечание:066543

№ на схеме:23

Наименование:Gear kit

Каталожный номер:066542

Комплект:3

Примечание:

№ на схеме:24

Наименование:Planetary carrier

Каталожный номер:134459

Комплект:1

Примечание:

№ на схеме:25

Наименование:O.ring

Каталожный номер:028562

Комплект:1

Примечание:

№ на схеме:26

Наименование:Planetary carrier kit

Каталожный номер:066715

Комплект:1

Примечание:

№ на схеме:27

Наименование:Oil seal ring

Каталожный номер:142135

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bell housing RH

Каталожный номер:148475

Комплект:1

Примечание:

№ на схеме:29

Наименование:Breather M10x1

Каталожный номер:116792

Комплект:1

Примечание:

№ на схеме:30

Наименование:Plug

Каталожный номер:030740

Комплект:1

Примечание:

№ на схеме:31

Наименование:Plug M10x1

Каталожный номер:021558

Комплект:1

Примечание:

№ на схеме:32

Наименование:Lock ring

Каталожный номер:025027

Комплект:3

Примечание:

№ на схеме:33

Наименование:Lock ring

Каталожный номер:025536

Комплект:1

Примечание:

№ на схеме:34

Наименование:Ring gear

Каталожный номер:150107

Комплект:1

Примечание:
