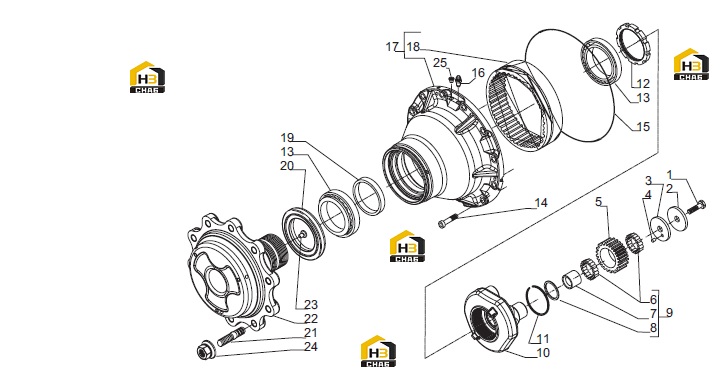

Ступица колеса и комплектующие редуктора

← Система тормозная Суппорт тормозной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw M10x1,25

Каталожный номер:125229

Комплект:6

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:147153

Комплект:6

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:147142

Комплект:6

Примечание:

№ на схеме:4

Наименование:Pin

Каталожный номер:028367

Комплект:6

Примечание:

№ на схеме:5

Наименование:Gear

Каталожный номер:147141

Комплект:6

Примечание:

№ на схеме:6

Наименование:Needle bearing (by tens)

Каталожный номер:028390

Комплект:39.6

Примечание:147140

№ на схеме:7

Наименование:Inner bearing

Каталожный номер:147866

Комплект:6

Примечание:147140

№ на схеме:8

Наименование:Spacer

Каталожный номер:147860

Комплект:6

Примечание:147140

№ на схеме:9

Наименование:Roller bearing

Каталожный номер:147140

Комплект:6

Примечание:

№ на схеме:10

Наименование:Planetary carrier

Каталожный номер:148483

Комплект:2

Примечание:

№ на схеме:11

Наименование:Snap ring

Каталожный номер:642260

Комплект:2

Примечание:

№ на схеме:12

Наименование:Ring nut M108X2

Каталожный номер:148626

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bearing

Каталожный номер:118370

Комплект:4

Примечание:

№ на схеме:14

Наименование:Bolt M14x45

Каталожный номер:021967

Комплект:24

Примечание:

№ на схеме:15

Наименование:Ring

Каталожный номер:028565

Комплект:2

Примечание:

№ на схеме:16

Наименование:Breather

Каталожный номер:116792

Комплект:2

Примечание:

№ на схеме:17

Наименование:Hub - ring gear kit

Каталожный номер:068353

Комплект:2

Примечание:100 tons press req. to fit ring gear

№ на схеме:18

Наименование:Ring gear

Каталожный номер:142833

Комплект:2

Примечание:068353 100 tons press req. to fit ring gear

№ на схеме:19

Наименование:Spacer

Каталожный номер:148942

Комплект:2

Примечание:

№ на схеме:20

Наименование:Seal rinf

Каталожный номер:047702

Комплект:2

Примечание:

№ на схеме:21

Наименование:Stud

Каталожный номер:116957

Комплект:20

Примечание:

№ на схеме:22

Наименование:Wheel flange

Каталожный номер:148482

Комплект:2

Примечание:

№ на схеме:23

Наименование:Pad

Каталожный номер:115682

Комплект:2

Примечание:

№ на схеме:24

Наименование:Nut

Каталожный номер:022381

Комплект:20

Примечание:

№ на схеме:25

Наименование:Plug

Каталожный номер:021570

Комплект:2

Примечание:
