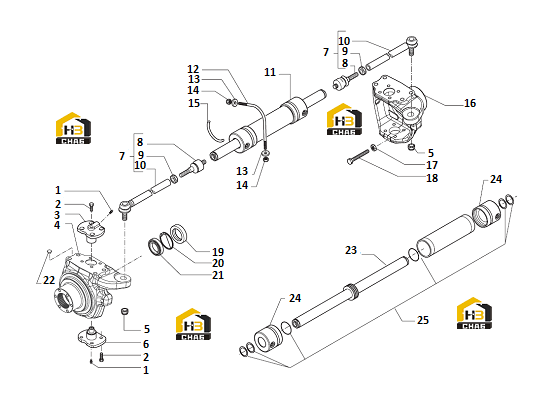

Корпус поворотный и цилиндр рулевого управления

← Корпус оси Набор конических зубчатых колес →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Greaser nipple M6x1

Каталожный номер:024210

Комплект:4

Примечание:

№ на схеме:2

Наименование:Bolt M12x30

Каталожный номер:126921

Комплект:16

Примечание:

№ на схеме:3

Наименование:King pin

Каталожный номер:128904

Комплект:2

Примечание:

№ на схеме:4

Наименование:Swivel housing LH

Каталожный номер:146079

Комплект:1

Примечание:

№ на схеме:5

Наименование:Nut M20x1.5

Каталожный номер:022437

Комплект:2

Примечание:

№ на схеме:6

Наименование:King pin

Каталожный номер:128903

Комплект:2

Примечание:

№ на схеме:7

Наименование:Steering arm

Каталожный номер:127456

Комплект:2

Примечание:

№ на схеме:8

Наименование:Ball joint

Каталожный номер:340054

Комплект:2

Примечание:127456

№ на схеме:9

Наименование:Nut

Каталожный номер:022183

Комплект:2

Примечание:127456

№ на схеме:10

Наименование:Tie rod

Каталожный номер:350962

Комплект:2

Примечание:127456

№ на схеме:11

Наименование:Steering cylinder

Каталожный номер:146343

Комплект:1

Примечание:

№ на схеме:12

Наименование:Fixing wire

Каталожный номер:146351

Комплект:2

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:146667

Комплект:4

Примечание:

№ на схеме:14

Наименование:Self locking nut M10x1.5

Каталожный номер:022412

Комплект:4

Примечание:

№ на схеме:15

Наименование:Toroidal support

Каталожный номер:146350

Комплект:2

Примечание:

№ на схеме:16

Наименование:Swivel housing RH

Каталожный номер:146078

Комплект:1

Примечание:

№ на схеме:17

Наименование:Nut M16

Каталожный номер:022129

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bolt M16x100

Каталожный номер:124748

Комплект:2

Примечание:

№ на схеме:19

Наименование:Seal ring

Каталожный номер:146559

Комплект:1

Примечание:

№ на схеме:20

Наименование:Snap ring

Каталожный номер:024916

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bearing

Каталожный номер:146670

Комплект:2

Примечание:

№ на схеме:22

Наименование:Plug

Каталожный номер:030782

Комплект:8

Примечание:

№ на схеме:23

Наименование:Cylinder rod

Каталожный номер:049969

Комплект:1

Примечание:146343

№ на схеме:24

Наименование:Cylinder head

Каталожный номер:049968

Комплект:2

Примечание:146343

№ на схеме:25

Наименование:Seal kit

Каталожный номер:049967

Комплект:1

Примечание:146343
