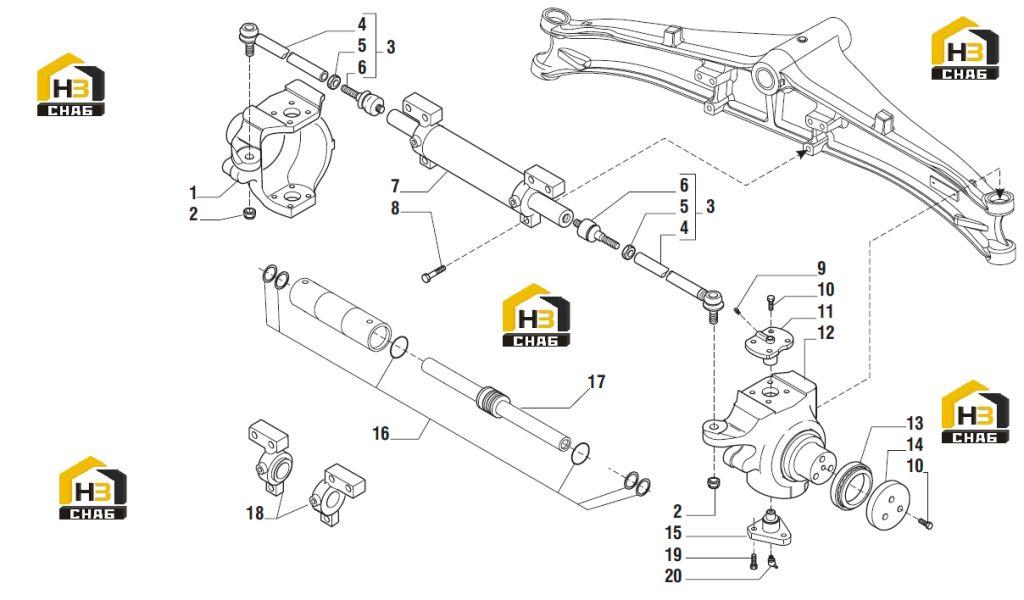

Корпуса поворотные и цилиндр рулевого управления

← Корпус оси Ступица колеса →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:LH Swivel housing

Каталожный номер:144867

Комплект:1

Примечание:

№ на схеме:2

Наименование:Nut M18x1.5

Каталожный номер:022437

Комплект:2

Примечание:

№ на схеме:3

Наименование:Steering arm assy

Каталожный номер:134036

Комплект:2

Примечание:

№ на схеме:4

Наименование:Tie rod

Каталожный номер:351219

Комплект:2

Примечание:134036

№ на схеме:5

Наименование:Nut M18x1.5

Каталожный номер:022183

Комплект:2

Примечание:134036

№ на схеме:6

Наименование:Ball joint

Каталожный номер:350440

Комплект:2

Примечание:134036

№ на схеме:7

Наименование:Cylinder assembly

Каталожный номер:143530

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M16x70

Каталожный номер:021696

Комплект:6

Примечание:

№ на схеме:9

Наименование:Greaser nipple M6x1

Каталожный номер:024210

Комплект:2

Примечание:

№ на схеме:10

Наименование:Bolt M12x30

Каталожный номер:126921

Комплект:14

Примечание:

№ на схеме:11

Наименование:King pin

Каталожный номер:128904

Комплект:2

Примечание:

№ на схеме:12

Наименование:RH Swivel housing

Каталожный номер:144866

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bearing

Каталожный номер:143682

Комплект:2

Примечание:

№ на схеме:14

Наименование:Thrust washer

Каталожный номер:143173

Комплект:2

Примечание:

№ на схеме:15

Наименование:King pin

Каталожный номер:128881

Комплект:2

Примечание:

№ на схеме:16

Наименование:Seals kit

Каталожный номер:049311

Комплект:1

Примечание:143530

№ на схеме:17

Наименование:Assembled rod

Каталожный номер:049218

Комплект:1

Примечание:143530

№ на схеме:18

Наименование:LH Cylinder head

Каталожный номер:049313

Комплект:1

Примечание:143530

№ на схеме:18

Наименование:RH Cylinder head

Каталожный номер:049312

Комплект:1

Примечание:143530

№ на схеме:19

Наименование:Bolt M14x35

Каталожный номер:126922

Комплект:6

Примечание:

№ на схеме:20

Наименование:Greaser nipple M6x1

Каталожный номер:024211

Комплект:2

Примечание:
