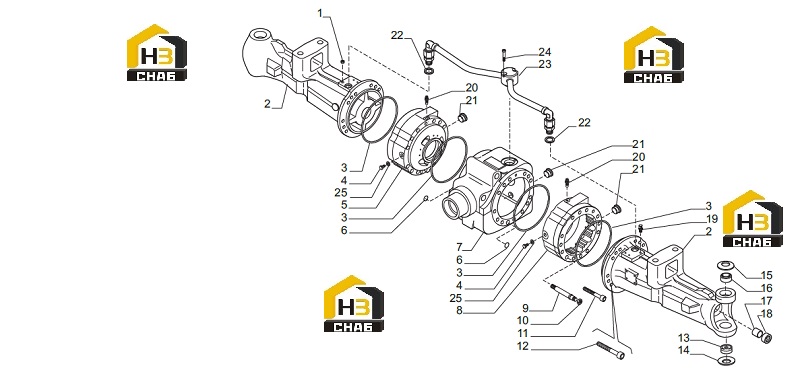

Корпус оси

← Комплектующие моста Корпус поворотный и цилиндр рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plug M10x1

Каталожный номер:021558

Комплект:1

Примечание:

№ на схеме:2

Наименование:Beam trumpet

Каталожный номер:149225

Комплект:2

Примечание:

№ на схеме:3

Наименование:O.ring

Каталожный номер:028562

Комплект:4

Примечание:

№ на схеме:4

Наименование:Plug M10x1

Каталожный номер:021591

Комплект:2

Примечание:from s/n t.b.a.- was 030740

№ на схеме:5

Наименование:Brake cylinder LH

Каталожный номер:149234

Комплект:1

Примечание:

№ на схеме:6

Наименование:O.ring

Каталожный номер:028111

Комплект:3

Примечание:

№ на схеме:7

Наименование:Central body

Каталожный номер:149226

Комплект:1

Примечание:

№ на схеме:8

Наименование:Brake cylinder RH

Каталожный номер:149233

Комплект:1

Примечание:

№ на схеме:9

Наименование:Stud M16x2

Каталожный номер:139147

Комплект:2

Примечание:

№ на схеме:10

Наименование:Nut M16x2

Каталожный номер:022128

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt M12x110

Каталожный номер:021334

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bolt M16x150

Каталожный номер:021364

Комплект:24

Примечание:

№ на схеме:13

Наименование:Spherical bearing

Каталожный номер:027693

Комплект:2

Примечание:

№ на схеме:14

Наименование:Belleville washer

Каталожный номер:128631

Комплект:2

Примечание:

№ на схеме:15

Наименование:Belleville washer

Каталожный номер:128632

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bush

Каталожный номер:144558

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bush

Каталожный номер:116962

Комплект:2

Примечание:

№ на схеме:18

Наименование:Seal ring

Каталожный номер:145761

Комплект:2

Примечание:

№ на схеме:19

Наименование:Breather M10x1

Каталожный номер:104988

Комплект:1

Примечание:

№ на схеме:20

Наименование:Breather M10x1

Каталожный номер:116792

Комплект:2

Примечание:

№ на схеме:21

Наименование:Plug M30x2

Каталожный номер:125280

Комплект:3

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:023273

Комплект:2

Примечание:

№ на схеме:23

Наименование:Oil pipe

Каталожный номер:149227

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M8x45

Каталожный номер:021397

Комплект:2

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:023260

Комплект:2

Примечание:from s/n t.b.a.- added
