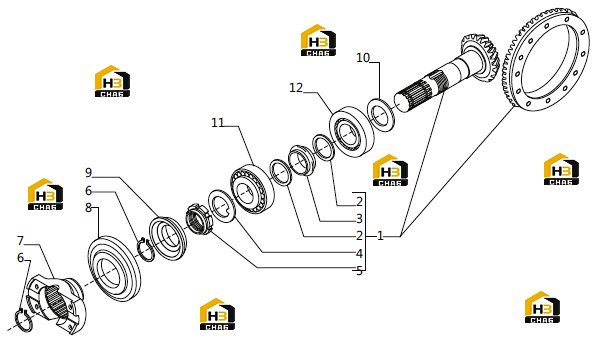

Шестерня с конической зубчатой передачей (гипоидная пара)

← Кулак поворотный и рулевой цилиндр Дифференциал →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bevel gear/pinion set Z10/31

Каталожный номер:66315

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:125829

Комплект:2

Примечание:66315

№ на схеме:3

Наименование:Collapsible spacer

Каталожный номер:126369

Комплект:1

Примечание:66315

№ на схеме:4

Наименование:Lock washer

Каталожный номер:113717

Комплект:1

Примечание:66315

№ на схеме:5

Наименование:Ring nut M40x1.5

Каталожный номер:115054

Комплект:1

Примечание:66315

№ на схеме:6

Наименование:Snap ring D.34

Каталожный номер:24789

Комплект:2

Примечание:

№ на схеме:7

Наименование:Flange

Каталожный номер:137662

Комплект:1

Примечание:

№ на схеме:8

Наименование:Cover

Каталожный номер:123767

Комплект:1

Примечание:

№ на схеме:9

Наименование:Seal ring

Каталожный номер:134339

Комплект:1

Примечание:

№ на схеме:10

Наименование:Shim 2.50 mm.

Каталожный номер:134186

Комплект:-

Примечание:

№ на схеме:10

Наименование:Shim 2.70 mm.

Каталожный номер:134188

Комплект:-

Примечание:

№ на схеме:10

Наименование:Shim 2.80 mm.

Каталожный номер:134189

Комплект:-

Примечание:

№ на схеме:10

Наименование:Shim 2.90 mm.

Каталожный номер:134190

Комплект:-

Примечание:

№ на схеме:10

Наименование:Shim 3.00 mm.

Каталожный номер:134191

Комплект:-

Примечание:

№ на схеме:10

Наименование:Shim 2.60 mm.

Каталожный номер:134187

Комплект:-

Примечание:

№ на схеме:10

Наименование:Shim 3.20 mm.

Каталожный номер:134193

Комплект:-

Примечание:

№ на схеме:10

Наименование:Shim 3.30 mm.

Каталожный номер:134194

Комплект:-

Примечание:

№ на схеме:10

Наименование:Shim 3.40 mm.

Каталожный номер:134195

Комплект:-

Примечание:

№ на схеме:10

Наименование:Shim 3.10 mm.

Каталожный номер:134192

Комплект:-

Примечание:

№ на схеме:11

Наименование:Bearing

Каталожный номер:27350

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bearing

Каталожный номер:27395

Комплект:1

Примечание:
