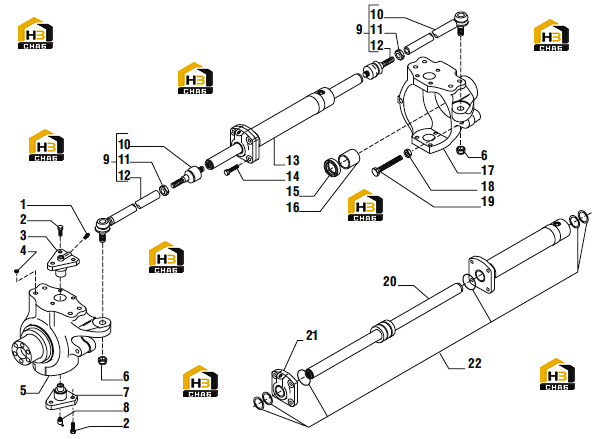

Кулак поворотный и рулевой цилиндр

← Корпус моста Шестерня с конической зубчатой передачей (гипоидная пара) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Greaser nipple M6x1

Каталожный номер:024210

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bolt M14x35

Каталожный номер:126922

Комплект:12

Примечание:

№ на схеме:3

Наименование:King pin

Каталожный номер:133084

Комплект:2

Примечание:

№ на схеме:4

Наименование:Plug D.14,5

Каталожный номер:030755

Комплект:8

Примечание:

№ на схеме:5

Наименование:Swivel housing LH

Каталожный номер:145011

Комплект:1

Примечание:

№ на схеме:6

Наименование:Nut M20x1.5

Каталожный номер:022431

Комплект:2

Примечание:

№ на схеме:7

Наименование:King pin

Каталожный номер:128881

Комплект:2

Примечание:

№ на схеме:8

Наименование:Greaser nipple M6x1 (45°)

Каталожный номер:024211

Комплект:2

Примечание:

№ на схеме:9

Наименование:Steering arm assy

Каталожный номер:132751

Комплект:2

Примечание:

№ на схеме:10

Наименование:Ball joint

Каталожный номер:350400

Комплект:2

Примечание:132751 (ремкомплект 5)

№ на схеме:11

Наименование:Nut M24x1.5

Каталожный номер:070787

Комплект:2

Примечание:132751 (ремкомплект 5)

№ на схеме:12

Наименование:Tie rod

Каталожный номер:351144

Комплект:2

Примечание:132751 (ремкомплект 5)

№ на схеме:13

Наименование:Steering cylinder

Каталожный номер:132735

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt M12x45

Каталожный номер:128534

Комплект:4

Примечание:

№ на схеме:15

Наименование:Seal ring

Каталожный номер:144485

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bush

Каталожный номер:125390

Комплект:2

Примечание:

№ на схеме:17

Наименование:Swivel housing RH

Каталожный номер:145012

Комплект:1

Примечание:

№ на схеме:18

Наименование:Nut M16

Каталожный номер:022129

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bolt M16x100

Каталожный номер:124748

Комплект:2

Примечание:

№ на схеме:20

Наименование:Rod

Каталожный номер:049223

Комплект:1

Примечание:132735 (ремкомплект 7)

№ на схеме:21

Наименование:Cylinder head

Каталожный номер:049221

Комплект:1

Примечание:132735 (ремкомплект 7)

№ на схеме:22

Наименование:Oil seal kit

Каталожный номер:049220

Комплект:1

Примечание:132735 (ремкомплект 7)
