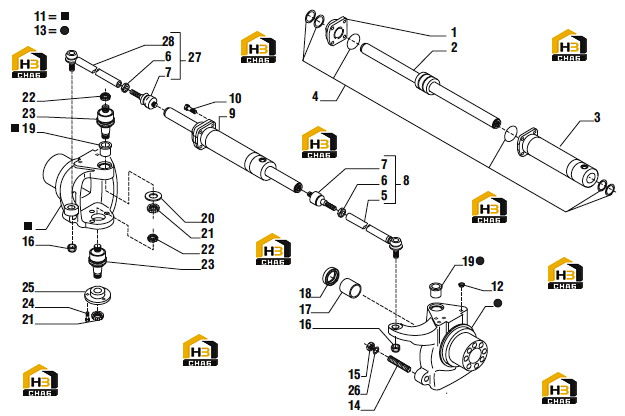

Кулак поворотный и рулевой цилиндр

← Корпус моста Балка моста нижняя (часть i) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Testata martinetto

Каталожный номер:049211

Комплект:1

Примечание:133581 (ремкомплект 4)

№ на схеме:2

Наименование:Stelo

Каталожный номер:049213

Комплект:1

Примечание:133581 (ремкомплект 4)

№ на схеме:3

Наименование:Canna cilindro

Каталожный номер:049212

Комплект:1

Примечание:133581 (ремкомплект 4)

№ на схеме:4

Наименование:Kit guarnizioni

Каталожный номер:049210

Комплект:1

Примечание:133581 (ремкомплект 4)

№ на схеме:5

Наименование:Tirante DX

Каталожный номер:352200

Комплект:1

Примечание:143234 (ремкомплект 3)

№ на схеме:6

Наименование:Dado

Каталожный номер:070787

Комплект:2

Примечание:143234 (ремкомплект 3)/5

№ на схеме:7

Наименование:Snodo sferico

Каталожный номер:351504

Комплект:2

Примечание:143234 (ремкомплект 3)/5

№ на схеме:8

Наименование:Asta guida DX

Каталожный номер:143234

Комплект:1

Примечание:

№ на схеме:9

Наименование:Martinetto

Каталожный номер:133581

Комплект:1

Примечание:

№ на схеме:10

Наименование:Vite M12x45

Каталожный номер:128534

Комплект:4

Примечание:

№ на схеме:11

Наименование:Kit calotta SX

Каталожный номер:066928

Комплект:1

Примечание:

№ на схеме:12

Наименование:Tappo D14.5

Каталожный номер:030755

Комплект:8

Примечание:

№ на схеме:13

Наименование:Kit calotta DX

Каталожный номер:066927

Комплект:1

Примечание:

№ на схеме:14

Наименование:Vite M27x122

Каталожный номер:143110

Комплект:2

Примечание:

№ на схеме:15

Наименование:Dado M27x2Ecrou

Каталожный номер:143451

Комплект:2

Примечание:

№ на схеме:16

Наименование:Dado M20x1.5Ecrou

Каталожный номер:022431

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bronzina

Каталожный номер:125161

Комплект:2

Примечание:

№ на схеме:18

Наименование:Anello tenuta

Каталожный номер:140224

Комплект:2

Примечание:

№ на схеме:19

Наименование:Flangia

Каталожный номер:139868

Комплект:2

Примечание:066928 (ремкомплект 17)/066927 (ремкомплект 16)

№ на схеме:20

Наименование:Rondella

Каталожный номер:139869

Комплект:2

Примечание:

№ на схеме:21

Наименование:Ghiera M27x1.5

Каталожный номер:023294

Комплект:4

Примечание:

№ на схеме:22

Наименование:Ghiera M22x1.5Embout

Каталожный номер:023355

Комплект:4

Примечание:

№ на схеме:23

Наименование:Snodo sferico

Каталожный номер:139871

Комплект:4

Примечание:

№ на схеме:24

Наименование:Vite M12x1.75

Каталожный номер:125827

Комплект:6

Примечание:

№ на схеме:25

Наименование:Flangia

Каталожный номер:139872

Комплект:2

Примечание:

№ на схеме:26

Наименование:Rondella

Каталожный номер:144943

Комплект:2

Примечание:

№ на схеме:27

Наименование:Asta guida SX

Каталожный номер:143235

Комплект:1

Примечание:

№ на схеме:28

Наименование:Tirante SX

Каталожный номер:352201

Комплект:1

Примечание:143235 (ремкомплект 2)
