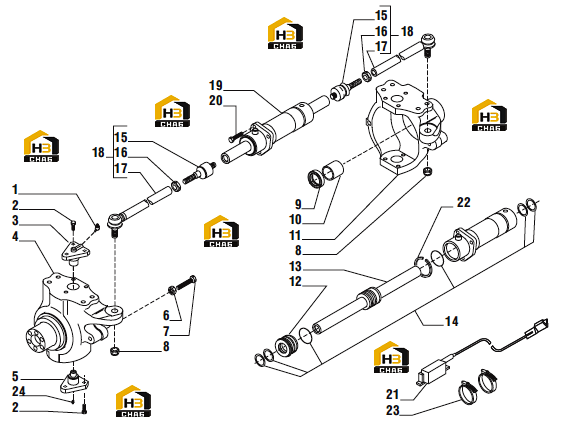

Кулак поворотный и рулевой цилиндр

← Корпус моста Шестерня с конической зубчатой передачей (гипоидная пара) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Greaser M6x1 (45°)

Каталожный номер:024211

Комплект:2

Примечание:

№ на схеме:2

Наименование:Screw M12x38 (Atbl)

Каталожный номер:126922

Комплект:12

Примечание:

№ на схеме:3

Наименование:King pin

Каталожный номер:128880

Комплект:2

Примечание:

№ на схеме:4

Наименование:Swivel housing LH

Каталожный номер:146022

Комплект:1

Примечание:

№ на схеме:5

Наименование:King pin

Каталожный номер:128881

Комплект:2

Примечание:

№ на схеме:6

Наименование:Nut M16

Каталожный номер:022129

Комплект:4

Примечание:

№ на схеме:7

Наименование:Screw M16x100

Каталожный номер:124748

Комплект:4

Примечание:

№ на схеме:8

Наименование:Nut M20x1.5

Каталожный номер:022431

Комплект:2

Примечание:

№ на схеме:9

Наименование:Oil seal

Каталожный номер:144485

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bush

Каталожный номер:125390

Комплект:2

Примечание:

№ на схеме:11

Наименование:Swivel housing RH

Каталожный номер:146021

Комплект:1

Примечание:

№ на схеме:12

Наименование:Header

Каталожный номер:049138

Комплект:1

Примечание:137177

№ на схеме:13

Наименование:Rod

Каталожный номер:049074

Комплект:1

Примечание:137177

№ на схеме:14

Наименование:Seal kit

Каталожный номер:049226

Комплект:1

Примечание:137177

№ на схеме:15

Наименование:Ball joint

Каталожный номер:049013

Комплект:2

Примечание:131808

№ на схеме:16

Наименование:Nut M24x1.5

Каталожный номер:070787

Комплект:2

Примечание:131808

№ на схеме:17

Наименование:Tie rod

Каталожный номер:350969

Комплект:2

Примечание:131808

№ на схеме:18

Наименование:Steering arm

Каталожный номер:131808

Комплект:2

Примечание:

№ на схеме:19

Наименование:Steering cylinder

Каталожный номер:137177

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw M12x45

Каталожный номер:128534

Комплект:3

Примечание:

№ на схеме:21

Наименование:Sensor

Каталожный номер:143227

Комплект:1

Примечание:

№ на схеме:22

Наименование:Magnetic band

Каталожный номер:049123

Комплект:1

Примечание:137177

№ на схеме:23

Наименование:Clamp

Каталожный номер:028352

Комплект:2

Примечание:

№ на схеме:24

Наименование:Greaser M6x1

Каталожный номер:024210

Комплект:2

Примечание:
