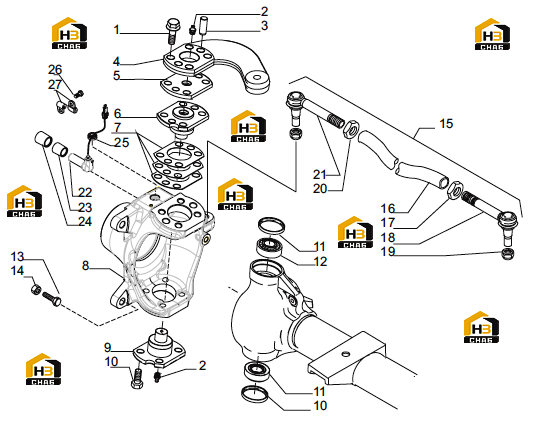

Кулак поворотный

← Корпус моста Шестерня с конической зубчатой передачей (гипоидная пара) (часть i) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw M14x55

Каталожный номер:138095

Комплект:4

Примечание:

№ на схеме:2

Наименование:Greaser M6x1

Каталожный номер:024210

Комплект:4

Примечание:

№ на схеме:3

Наименование:Pim D14x48

Каталожный номер:143734

Комплект:2

Примечание:

№ на схеме:4

Наименование:Steering arm

Каталожный номер:148906

Комплект:1

Примечание:

№ на схеме:5

Наименование:Spacer

Каталожный номер:148901

Комплект:1

Примечание:

№ на схеме:6

Наименование:King pin

Каталожный номер:131771

Комплект:1

Примечание:

№ на схеме:7

Наименование:Shim 0.35 mm.

Каталожный номер:133141

Комплект:-

Примечание:

№ на схеме:7

Наименование:Shim 0.19 mm.

Каталожный номер:133140

Комплект:-

Примечание:

№ на схеме:7

Наименование:Shim 0.10 mm.

Каталожный номер:133139

Комплект:-

Примечание:

№ на схеме:8

Наименование:LH Swivel housing

Каталожный номер:147767

Комплект:1

Примечание:

№ на схеме:8

Наименование:RH Swivel housing

Каталожный номер:147766

Комплект:1

Примечание:

№ на схеме:9

Наименование:King pin

Каталожный номер:136276

Комплект:3

Примечание:

№ на схеме:10

Наименование:Screw M14x30

Каталожный номер:131829

Комплект:12

Примечание:

№ на схеме:11

Наименование:Ring 50x56x7

Каталожный номер:025494

Комплект:4

Примечание:

№ на схеме:12

Наименование:Bearing

Каталожный номер:027266

Комплект:4

Примечание:

№ на схеме:13

Наименование:Screw M12x40

Каталожный номер:137414

Комплект:2

Примечание:

№ на схеме:14

Наименование:Nut

Каталожный номер:022123

Комплект:2

Примечание:

№ на схеме:15

Наименование:Steering rod assy

Каталожный номер:146528

Комплект:1

Примечание:

№ на схеме:16

Наименование:Rod

Каталожный номер:146527

Комплект:1

Примечание:146528 (ремкомплект 2)

№ на схеме:17

Наименование:RH nut M24x1,5

Каталожный номер:140008

Комплект:1

Примечание:146528 (ремкомплект 2)

№ на схеме:18

Наименование:RH ball joint

Каталожный номер:351861

Комплект:1

Примечание:146528 (ремкомплект 2)

№ на схеме:19

Наименование:Nut M16x1,5

Каталожный номер:022440

Комплект:2

Примечание:

№ на схеме:20

Наименование:LH nut M24x1,5

Каталожный номер:070787

Комплект:1

Примечание:146528 (ремкомплект 2)

№ на схеме:21

Наименование:LH Ball joint

Каталожный номер:340018

Комплект:1

Примечание:146528 (ремкомплект 2)

№ на схеме:22

Наименование:Sensor

Каталожный номер:147773

Комплект:2

Примечание:

№ на схеме:23

Наименование:Bushing

Каталожный номер:149747

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bushing

Каталожный номер:147768

Комплект:2

Примечание:

№ на схеме:25

Наименование:Rubber

Каталожный номер:147841

Комплект:2

Примечание:

№ на схеме:26

Наименование:Screw M6x8

Каталожный номер:020742

Комплект:2

Примечание:

№ на схеме:27

Наименование:Clamp

Каталожный номер:132344

Комплект:2

Примечание:
