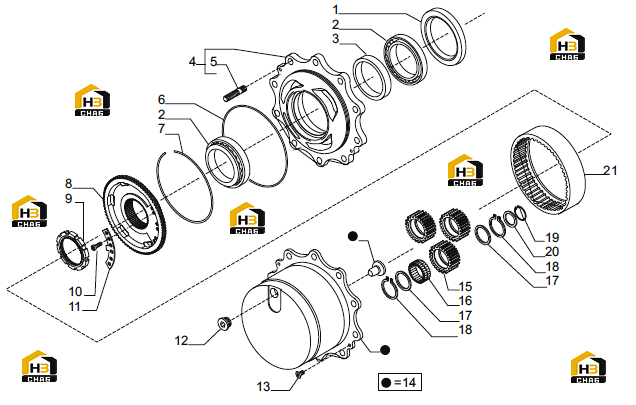

Ступица колеса и бортовой редуктор

← Тормозная система Ремкомплекты моста 146117 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Seal ring

Каталожный номер:047702

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bearing

Каталожный номер:141591

Комплект:4

Примечание:

№ на схеме:3

Наименование:Spacer

Каталожный номер:148284

Комплект:2

Примечание:

№ на схеме:4

Наименование:Wheel hub kit

Каталожный номер:068125

Комплект:2

Примечание:

№ на схеме:5

Наименование:Stud

Каталожный номер:119907

Комплект:20

Примечание:068125 (ремкомплект 8)

№ на схеме:6

Наименование:O-ring

Каталожный номер:028579

Комплект:2

Примечание:

№ на схеме:7

Наименование:Lock ring

Каталожный номер:141886

Комплект:2

Примечание:

№ на схеме:8

Наименование:Wheel carrier

Каталожный номер:148288

Комплект:2

Примечание:

№ на схеме:9

Наименование:Ring nut M90x2

Каталожный номер:148257

Комплект:2

Примечание:

№ на схеме:10

Наименование:Bolt M10x12

Каталожный номер:148306

Комплект:6

Примечание:

№ на схеме:11

Наименование:Locking plate

Каталожный номер:148259

Комплект:2

Примечание:

№ на схеме:12

Наименование:Plug M30x2

Каталожный номер:125280

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:020490

Комплект:4

Примечание:

№ на схеме:14

Наименование:Planetary carrier assy

Каталожный номер:068126

Комплект:2

Примечание:

№ на схеме:15

Наименование:Gear Z=31

Каталожный номер:145510

Комплект:6

Примечание:

№ на схеме:16

Наименование:Bearing

Каталожный номер:141859

Комплект:6

Примечание:

№ на схеме:17

Наименование:Thrust washer

Каталожный номер:145491

Комплект:12

Примечание:

№ на схеме:18

Наименование:Snap ring D72

Каталожный номер:025052

Комплект:12

Примечание:

№ на схеме:19

Наименование:Snap ring D50

Каталожный номер:024805

Комплект:6

Примечание:

№ на схеме:20

Наименование:Thrust washer

Каталожный номер:145138

Комплект:6

Примечание:

№ на схеме:21

Наименование:Crown gear Z=81

Каталожный номер:141865

Комплект:2

Примечание:
