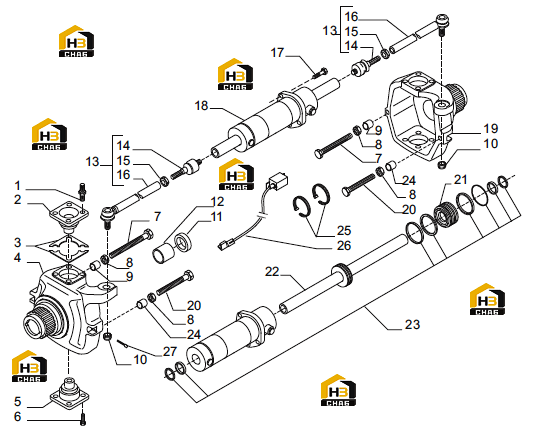

Кулак поворотный и рулевой цилиндр

← Корпус моста (часть ii) Шестерня с конической зубчатой передачей (гипоидная пара) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Special bolt M16x38

Каталожный номер:141894

Комплект:8

Примечание:

№ на схеме:2

Наименование:Upper king pin

Каталожный номер:143239

Комплект:2

Примечание:

№ на схеме:3

Наименование:Shim 0.50 mm.

Каталожный номер:143525

Комплект:-

Примечание:

№ на схеме:3

Наименование:Shim 0.20 mm.

Каталожный номер:143524

Комплект:-

Примечание:

№ на схеме:3

Наименование:Shim 0.15 mm.

Каталожный номер:143523

Комплект:-

Примечание:

№ на схеме:4

Наименование:Swivel housing L.H.

Каталожный номер:148832

Комплект:1

Примечание:From s/n 224 старый номер 145814

№ на схеме:5

Наименование:Lower king pin

Каталожный номер:143240

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bolt M16x38

Каталожный номер:126923

Комплект:8

Примечание:

№ на схеме:7

Наименование:Bolt M16x130

Каталожный номер:138855

Комплект:2

Примечание:

№ на схеме:8

Наименование:Nut M16

Каталожный номер:022129

Комплект:4

Примечание:

№ на схеме:9

Наименование:Bush

Каталожный номер:128278

Комплект:2

Примечание:

№ на схеме:10

Наименование:Nut M27x1.5

Каталожный номер:148040

Комплект:2

Примечание:

№ на схеме:11

Наименование:Seal ring

Каталожный номер:139420

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bush

Каталожный номер:141887

Комплект:2

Примечание:

№ на схеме:13

Наименование:Steering arma assy

Каталожный номер:148009

Комплект:2

Примечание:

№ на схеме:14

Наименование:Ball joint

Каталожный номер:351918

Комплект:2

Примечание:148009 (ремкомплект 1)

№ на схеме:15

Наименование:Nut M28x1.5

Каталожный номер:352324

Комплект:2

Примечание:148009 (ремкомплект 1)

№ на схеме:16

Наименование:Tie rod

Каталожный номер:352371

Комплект:2

Примечание:148009 (ремкомплект 1)

№ на схеме:17

Наименование:Bolt M16x45

Каталожный номер:021298

Комплект:3

Примечание:

№ на схеме:18

Наименование:Steering cylinder

Каталожный номер:144066

Комплект:1

Примечание:

№ на схеме:19

Наименование:Swivel housing RH

Каталожный номер:148831

Комплект:1

Примечание:From s/n 224 старый номер 145813

№ на схеме:20

Наименование:Bolt M16x100

Каталожный номер:124748

Комплект:2

Примечание:

№ на схеме:21

Наименование:Cylinder head

Каталожный номер:049066

Комплект:1

Примечание:144066 (ремкомплект 2)

№ на схеме:22

Наименование:Rod

Каталожный номер:049318

Комплект:1

Примечание:144066 (ремкомплект 2)

№ на схеме:23

Наименование:Seal kit

Каталожный номер:049297

Комплект:1

Примечание:144066 (ремкомплект 2)

№ на схеме:24

Наименование:Bush

Каталожный номер:148294

Комплект:2

Примечание:

№ на схеме:25

Наименование:Clamp

Каталожный номер:028400

Комплект:2

Примечание:

№ на схеме:26

Наименование:Sensor

Каталожный номер:136774

Комплект:1

Примечание:

№ на схеме:27

Наименование:Cotter pin D5x50

Каталожный номер:025581

Комплект:2

Примечание:
