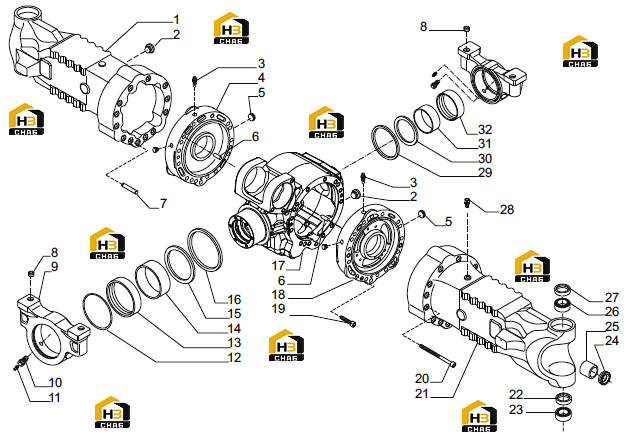

Корпус моста (часть i)

← Ремкомплекты моста 146117 Корпус моста (часть ii) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:LH leg housing

Каталожный номер:147333

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plug M30x2

Каталожный номер:125280

Комплект:2

Примечание:

№ на схеме:3

Наименование:Breather M10x1

Каталожный номер:116792

Комплект:2

Примечание:

№ на схеме:4

Наименование:LH brake cylinder

Каталожный номер:149384

Комплект:1

Примечание:from s/n 372 старый номер 142331

№ на схеме:5

Наименование:Plug M24x1.5

Каталожный номер:145465

Комплект:2

Примечание:

№ на схеме:6

Наименование:Pin D16x40

Каталожный номер:117339

Комплект:4

Примечание:

№ на схеме:7

Наименование:Pin

Каталожный номер:142308

Комплект:6

Примечание:

№ на схеме:8

Наименование:Bush

Каталожный номер:116529

Комплект:4

Примечание:

№ на схеме:9

Наименование:Rear support

Каталожный номер:141890

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:126634

Комплект:1

Примечание:

№ на схеме:11

Наименование:Greaser nipple M6x1

Каталожный номер:024210

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:028529

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bush

Каталожный номер:141885

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bush

Каталожный номер:141884

Комплект:1

Примечание:

№ на схеме:15

Наименование:Thrust washer

Каталожный номер:141883

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring

Каталожный номер:141892

Комплект:1

Примечание:

№ на схеме:17

Наименование:Central body

Каталожный номер:144586

Комплект:1

Примечание:

№ на схеме:18

Наименование:RH brake cylinder

Каталожный номер:149383

Комплект:1

Примечание:from s/n 372 старый номер 141597

№ на схеме:19

Наименование:Bolt M16x65

Каталожный номер:021428

Комплект:4

Примечание:

№ на схеме:20

Наименование:Bolt M16x160

Каталожный номер:021716

Комплект:26

Примечание:

№ на схеме:21

Наименование:RH leg housing

Каталожный номер:147334

Комплект:1

Примечание:

№ на схеме:22

Наименование:Seal ring

Каталожный номер:141877

Комплект:2

Примечание:

№ на схеме:23

Наименование:Bearing

Каталожный номер:141875

Комплект:2

Примечание:

№ на схеме:24

Наименование:Seal ring

Каталожный номер:140224

Комплект:2

Примечание:

№ на схеме:25

Наименование:Bush

Каталожный номер:125161

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bearing

Каталожный номер:140869

Комплект:2

Примечание:

№ на схеме:27

Наименование:Seal ring

Каталожный номер:141876

Комплект:2

Примечание:

№ на схеме:28

Наименование:Breather M10x1

Каталожный номер:104988

Комплект:1

Примечание:

№ на схеме:29

Наименование:Seal ring

Каталожный номер:126628

Комплект:1

Примечание:

№ на схеме:30

Наименование:Thrust washer

Каталожный номер:126630

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bush

Каталожный номер:124592

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bush

Каталожный номер:139686

Комплект:1

Примечание:
