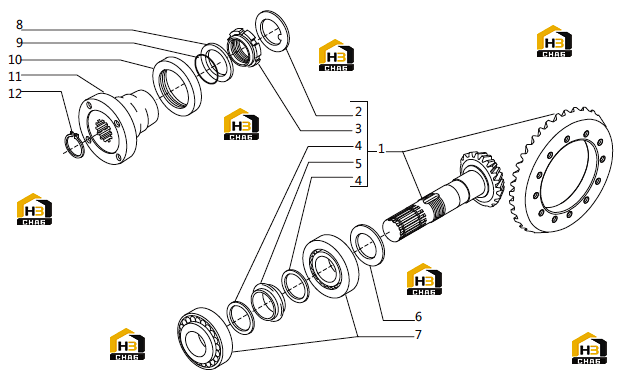

Шестерня с конической зубчатой передачей (гипоидная пара)

← Кулак поворотный и рулевой цилиндр Дифференциал →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Coppia conica Z=13/31

Каталожный номер:066093

Комплект:1

Примечание:

№ на схеме:2

Наименование:Rondella fermo ghiera

Каталожный номер:113717

Комплект:1

Примечание:066093

№ на схеме:3

Наименование:Ghiera serraggio M40x1.5

Каталожный номер:115054

Комплект:1

Примечание:066093

№ на схеме:4

Наименование:Rondella 51x35x3

Каталожный номер:125829

Комплект:2

Примечание:066093

№ на схеме:5

Наименование:Distanziale elastico

Каталожный номер:125806

Комплект:1

Примечание:066093

№ на схеме:6

Наименование:Spessore 2.50 mm.

Каталожный номер:132265

Комплект:-

Примечание:

№ на схеме:6

Наименование:Spessore 2.60 mm.

Каталожный номер:132266

Комплект:-

Примечание:

№ на схеме:6

Наименование:Spessore 2.70 mm.

Каталожный номер:132267

Комплект:-

Примечание:

№ на схеме:6

Наименование:Spessore 2.80 mm.

Каталожный номер:132268

Комплект:-

Примечание:

№ на схеме:6

Наименование:Spessore 2.90 mm.

Каталожный номер:132269

Комплект:-

Примечание:

№ на схеме:6

Наименование:Spessore 3.00 mm.

Каталожный номер:132270

Комплект:-

Примечание:

№ на схеме:6

Наименование:Spessore 3.10 mm.

Каталожный номер:132271

Комплект:-

Примечание:

№ на схеме:6

Наименование:Spessore 3.20 mm.

Каталожный номер:132272

Комплект:-

Примечание:

№ на схеме:6

Наименование:Spessore 3.30 mm.

Каталожный номер:132273

Комплект:-

Примечание:

№ на схеме:6

Наименование:Spessore 3.40 mm.

Каталожный номер:132274

Комплект:-

Примечание:

№ на схеме:7

Наименование:Cuscinetto

Каталожный номер:027350

Комплект:2

Примечание:

№ на схеме:8

Наименование:Rondella 51x35x3

Каталожный номер:123402

Комплект:1

Примечание:

№ на схеме:9

Наименование:Anello OR

Каталожный номер:028532

Комплект:1

Примечание:

№ на схеме:10

Наименование:Anello di tenuta

Каталожный номер:145050

Комплект:1

Примечание:

№ на схеме:11

Наименование:Flangia

Каталожный номер:132943

Комплект:1

Примечание:

№ на схеме:12

Наименование:Anello seeger D34

Каталожный номер:024789

Комплект:1

Примечание:
