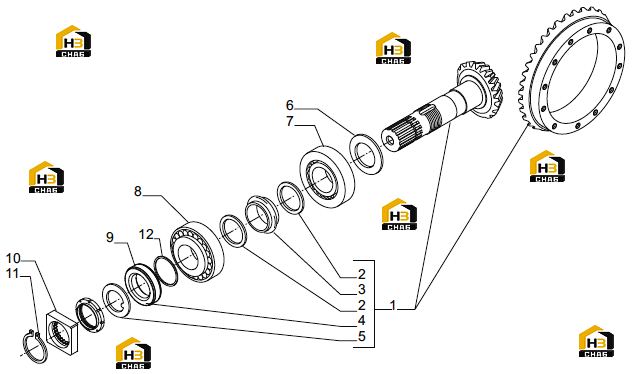

Шестерня с конической зубчатой передачей (гипоидная пара)

← Корпус моста Дифференциал →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bevel gear/Pinion

Каталожный номер:068098

Комплект:1

Примечание:Z=10/36

№ на схеме:2

Наименование:Washer

Каталожный номер:125831

Комплект:2

Примечание:068098

№ на схеме:3

Наименование:Collapsible spacer

Каталожный номер:126142

Комплект:1

Примечание:068098

№ на схеме:4

Наименование:Lock washer

Каталожный номер:125545

Комплект:1

Примечание:068098

№ на схеме:5

Наименование:Ring nut M45x1.5

Каталожный номер:117140

Комплект:1

Примечание:068098

№ на схеме:6

Наименование:Shim 2.5 mm.

Каталожный номер:127041

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.6 mm.

Каталожный номер:127042

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.7 mm.

Каталожный номер:127043

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.8 mm.

Каталожный номер:127044

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.9 mm.

Каталожный номер:127045

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3.0 mm.

Каталожный номер:127046

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3.1 mm.

Каталожный номер:127047

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3.2 mm.

Каталожный номер:127048

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3.3 mm.

Каталожный номер:127049

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3.4 mm.

Каталожный номер:127050

Комплект:-

Примечание:

№ на схеме:7

Наименование:Bearing

Каталожный номер:145578

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bearing

Каталожный номер:145577

Комплект:1

Примечание:

№ на схеме:9

Наименование:Spacer

Каталожный номер:147854

Комплект:1

Примечание:

№ на схеме:10

Наименование:Phonic wheel

Каталожный номер:148666

Комплект:1

Примечание:from s/n 671 старый номер 146556

№ на схеме:11

Наименование:Snap ring D.38

Каталожный номер:024793

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:028496

Комплект:1

Примечание:
