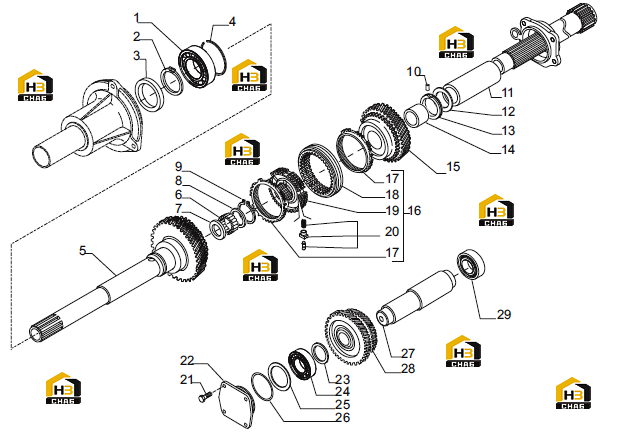

Вал переключения понижающей

← Вал сцепления Вилка переключения понижающей →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bearing

Каталожный номер:025811

Комплект:1

Примечание:

№ на схеме:2

Наименование:Snap ring D50

Каталожный номер:024805

Комплект:1

Примечание:

№ на схеме:3

Наименование:Seal ring

Каталожный номер:025230

Комплект:1

Примечание:

№ на схеме:4

Наименование:Snap ring D90

Каталожный номер:025070

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hi-Lo input shaft

Каталожный номер:144090

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bearing roller

Каталожный номер:028068

Комплект:1

Примечание:

№ на схеме:7

Наименование:Seal ring

Каталожный номер:025235

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:130796

Комплект:1

Примечание:

№ на схеме:9

Наименование:Snap ring D40

Каталожный номер:024795

Комплект:1

Примечание:

№ на схеме:10

Наименование:Split pin D3x8

Каталожный номер:024321

Комплект:1

Примечание:

№ на схеме:11

Наименование:Spacer

Каталожный номер:134960

Комплект:1

Примечание:

№ на схеме:12

Наименование:Shim 0.50 mm.

Каталожный номер:133360

Комплект:-

Примечание:

№ на схеме:12

Наименование:Shim 0.30 mm.

Каталожный номер:132815

Комплект:-

Примечание:

№ на схеме:12

Наименование:Shim 0.10 mm.

Каталожный номер:132814

Комплект:-

Примечание:

№ на схеме:13

Наименование:Thrust washer

Каталожный номер:131141

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bush

Каталожный номер:097193

Комплект:1

Примечание:

№ на схеме:15

Наименование:Gear Z=39

Каталожный номер:144093

Комплект:1

Примечание:

№ на схеме:16

Наименование:Synchronizer kit

Каталожный номер:148085

Комплект:1

Примечание:

№ на схеме:17

Наименование:SynchrO-ring

Каталожный номер:046317

Комплект:2

Примечание:148085 (ремкомплект 3)

№ на схеме:18

Наименование:Sleeve

Каталожный номер:046313

Комплект:1

Примечание:148085 (ремкомплект 3)

№ на схеме:19

Наименование:Hub

Каталожный номер:048705

Комплект:1

Примечание:148085 (ремкомплект 3)

№ на схеме:20

Наименование:Spring kit

Каталожный номер:048704

Комплект:1

Примечание:148085 (ремкомплект 3)

№ на схеме:21

Наименование:Bolt M8x25

Каталожный номер:135039

Комплект:4

Примечание:

№ на схеме:22

Наименование:Hi-lo cover

Каталожный номер:134935

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:128765

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bearing

Каталожный номер:027515

Комплект:1

Примечание:

№ на схеме:25

Наименование:Shim 0.1mm

Каталожный номер:099724

Комплект:-

Примечание:

№ на схеме:25

Наименование:Shim 0.3mm

Каталожный номер:099725

Комплект:-

Примечание:

№ на схеме:25

Наименование:Shim 0.5mm

Каталожный номер:099726

Комплект:-

Примечание:

№ на схеме:26

Наименование:O-ring

Каталожный номер:033029

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hi-Lo shaft

Каталожный номер:144091

Комплект:1

Примечание:

№ на схеме:28

Наименование:Gear Z=40/38

Каталожный номер:144092

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bearing

Каталожный номер:025857

Комплект:1

Примечание:
