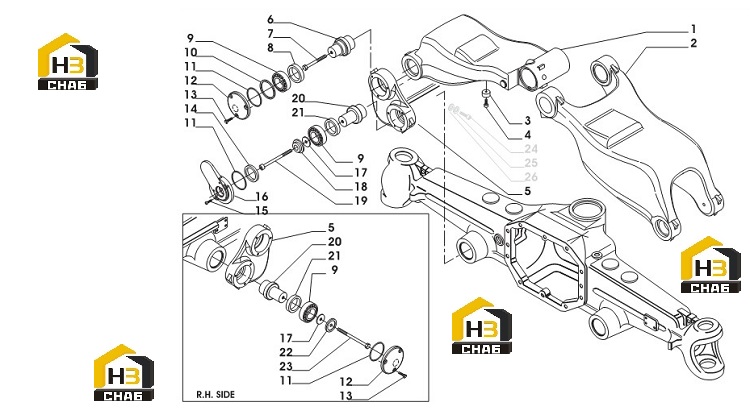

Рычаги нижние правый, левый

← Корпус оси Цилиндр подвесной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:LH upper arm

Каталожный номер:144180

Комплект:1

Примечание:

№ на схеме:2

Наименование:RH

Каталожный номер:144181

Комплект:1

Примечание:upper arm

№ на схеме:3

Наименование:Pad

Каталожный номер:142803

Комплект:2

Примечание:

№ на схеме:4

Наименование:Screw M10x25

Каталожный номер:21409

Комплект:2

Примечание:

№ на схеме:5

Наименование:Lower arm

Каталожный номер:144182

Комплект:2

Примечание:

№ на схеме:6

Наименование:Arms pin

Каталожный номер:140863

Комплект:4

Примечание:

№ на схеме:7

Наименование:Screw M14x100

Каталожный номер:21221

Комплект:4

Примечание:

№ на схеме:8

Наименование:Gasket

Каталожный номер:33478

Комплект:4

Примечание:

№ на схеме:9

Наименование:Bearing

Каталожный номер:140869

Комплект:8

Примечание:

№ на схеме:10

Наименование:Shim 0.1mm

Каталожный номер:130142

Комплект:2

Примечание:

№ на схеме:10

Наименование:Shim 0.2mm

Каталожный номер:130141

Комплект:2

Примечание:

№ на схеме:10

Наименование:Shim 0.5mm

Каталожный номер:130140

Комплект:4

Примечание:

№ на схеме:11

Наименование:O. ring

Каталожный номер:28513

Комплект:8

Примечание:

№ на схеме:12

Наименование:Cover

Каталожный номер:142794

Комплект:7

Примечание:

№ на схеме:13

Наименование:Screw M10x30

Каталожный номер:20852

Комплект:21

Примечание:

№ на схеме:14

Наименование:Seal ring

Каталожный номер:25165

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw M8x25

Каталожный номер:21393

Комплект:2

Примечание:

№ на схеме:16

Наименование:Sensor plate

Каталожный номер:140864

Комплект:1

Примечание:

№ на схеме:17

Наименование:Shim 0.2mm

Каталожный номер:140873

Комплект:4

Примечание:

№ на схеме:17

Наименование:Shim 0.5mm

Каталожный номер:140872

Комплект:4

Примечание:

№ на схеме:18

Наименование:Thrust bearing

Каталожный номер:140871

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw M14x120

Каталожный номер:21714

Комплект:1

Примечание:

№ на схеме:20

Наименование:Arms pin

Каталожный номер:140867

Комплект:4

Примечание:

№ на схеме:21

Наименование:Seal ring

Каталожный номер:33470

Комплект:4

Примечание:

№ на схеме:22

Наименование:Thrust bearing

Каталожный номер:142795

Комплект:3

Примечание:

№ на схеме:23

Наименование:Screw M14x120

Каталожный номер:21239

Комплект:3

Примечание:

№ на схеме:24

Наименование:Screw M16x2x30

Каталожный номер:146411

Комплект:2

Примечание:removed froms/n 142

№ на схеме:25

Наименование:Shim 26x16.5x1

Каталожный номер:133992

Комплект:-

Примечание:removed froms/n 142

№ на схеме:26

Наименование:Washer 26X16.25x8

Каталожный номер:146430

Комплект:2

Примечание:removed froms/n 142
