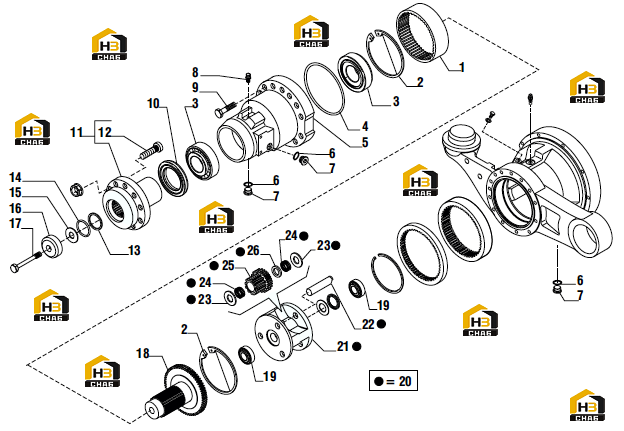

Шестерни редуктора (правые) (часть i)

← Ремкомплекты моста 144653 Шестерни редуктора (правые) (часть ii) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Crown gear Z=69

Каталожный номер:143548

Комплект:1

Примечание:Z=69

№ на схеме:2

Наименование:Snap ring

Каталожный номер:025528

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bearing

Каталожный номер:132413

Комплект:2

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:028568

Комплект:1

Примечание:

№ на схеме:5

Наименование:RH housing

Каталожный номер:144656

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:023268

Комплект:3

Примечание:

№ на схеме:7

Наименование:Plug M24x1.5

Каталожный номер:021554

Комплект:3

Примечание:

№ на схеме:8

Наименование:Breather M10x1

Каталожный номер:137474

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M12x65

Каталожный номер:021333

Комплект:14

Примечание:CM 8646

№ на схеме:9

Наименование:Bolt M12x65

Каталожный номер:020934

Комплект:14

Примечание:

№ на схеме:10

Наименование:Seal ring

Каталожный номер:142136

Комплект:1

Примечание:

№ на схеме:11

Наименование:Wheel hub assy

Каталожный номер:066780

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M14x48

Каталожный номер:129707

Комплект:10

Примечание:066780 (ремкомплект 1)

№ на схеме:13

Наименование:Thrust washer

Каталожный номер:132350

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:028134

Комплект:1

Примечание:

№ на схеме:15

Наименование:Shim 0.10 mm.

Каталожный номер:123310

Комплект:-

Примечание:

№ на схеме:15

Наименование:Shim 0.30 mm.

Каталожный номер:123311

Комплект:-

Примечание:

№ на схеме:15

Наименование:Shim 0.05 mm.

Каталожный номер:123721

Комплект:-

Примечание:

№ на схеме:15

Наименование:Shim 0.50 mm.

Каталожный номер:123312

Комплект:-

Примечание:

№ на схеме:16

Наименование:Thrust washer

Каталожный номер:132349

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M6x88

Каталожный номер:132347

Комплект:1

Примечание:

№ на схеме:18

Наименование:Output shaft

Каталожный номер:146508

Комплект:1

Примечание:CM 8472

№ на схеме:18

Наименование:Output shaft

Каталожный номер:143552

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bearing

Каталожный номер:025821

Комплект:2

Примечание:

№ на схеме:20

Наименование:Planetary carrier assy

Каталожный номер:066988

Комплект:1

Примечание:

№ на схеме:21

Наименование:Planetary carrier

Каталожный номер:146917

Комплект:1
