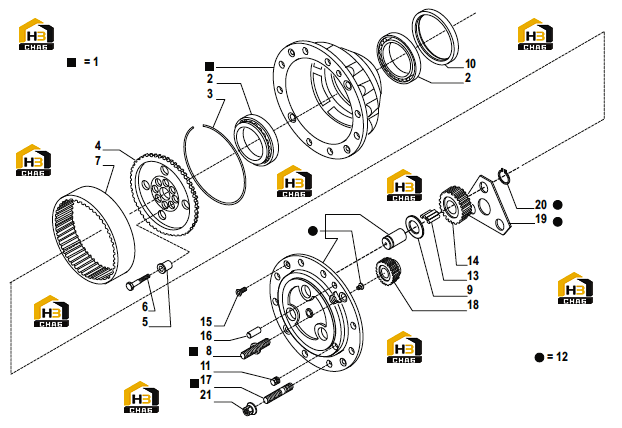

Ступица колеса и шестерни редуктора

← Вал шарнирный двойной Корпус моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Wheel hub kit

Каталожный номер:68102

Комплект:2

Примечание:from s/n 1778 - was 66568

№ на схеме:2

Наименование:Bearing

Каталожный номер:45180

Комплект:4

Примечание:

№ на схеме:3

Наименование:Lockring

Каталожный номер:125555

Комплект:2

Примечание:

№ на схеме:4

Наименование:Wheel carrier

Каталожный номер:138722

Комплект:2

Примечание:

№ на схеме:5

Наименование:Centering bush

Каталожный номер:125190

Комплект:16

Примечание:

№ на схеме:6

Наименование:Bolt M14x65 (Self lock.)

Каталожный номер:119906

Комплект:16

Примечание:

№ на схеме:7

Наименование:Crown gear Z=75

Каталожный номер:125549

Комплект:2

Примечание:

№ на схеме:8

Наименование:Stud D.10.9

Каталожный номер:107091

Комплект:6

Примечание:68102

№ на схеме:9

Наименование:Thrust washer

Каталожный номер:115634

Комплект:6

Примечание:

№ на схеме:10

Наименование:Cassette seal

Каталожный номер:47703

Комплект:2

Примечание:from s/n 1778 - was 47705

№ на схеме:11

Наименование:Oil plug M22x1,5

Каталожный номер:92270

Комплект:2

Примечание:

№ на схеме:12

Наименование:Planetary carrier assy

Каталожный номер:66132

Комплект:2

Примечание:

№ на схеме:13

Наименование:Needle bearing (by tens)

Каталожный номер:28294

Комплект:18

Примечание:

№ на схеме:14

Наименование:Planetary gear Z=29

Каталожный номер:120836

Комплект:6

Примечание:

№ на схеме:15

Наименование:Screw M12x30

Каталожный номер:20510

Комплект:4

Примечание:

№ на схеме:16

Наименование:Pin D18x36

Каталожный номер:115640

Комплект:4

Примечание:

№ на схеме:17

Наименование:Stud with collar

Каталожный номер:124956

Комплект:2

Примечание:68102

№ на схеме:18

Наименование:Pinion Z=15

Каталожный номер:115643

Комплект:2

Примечание:

№ на схеме:19

Наименование:Thrust washer

Каталожный номер:116458

Комплект:1

Примечание:66132

№ на схеме:20

Наименование:Snap ring D.34

Каталожный номер:24789

Комплект:3

Примечание:66132

№ на схеме:21

Наименование:Nut

Каталожный номер:121746

Комплект:16

Примечание:
