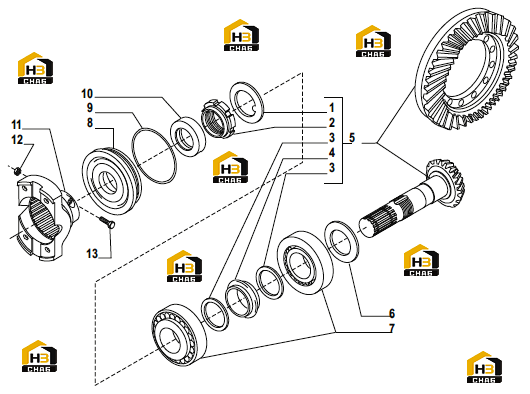

Шестерня с конической зубчатой передачей (гипоидная пара)

← Кулак поворотный и цилиндр Дифференциал →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lockwasher

Каталожный номер:113717

Комплект:1

Примечание:065526

№ на схеме:2

Наименование:Ring nut M40x1,5

Каталожный номер:115054

Комплект:1

Примечание:065526

№ на схеме:3

Наименование:Washer 50x40.5x2

Каталожный номер:125829

Комплект:2

Примечание:065526

№ на схеме:4

Наименование:Collapsible spacer

Каталожный номер:125806

Комплект:1

Примечание:065526

№ на схеме:5

Наименование:Bevel gear/Pinion set Z=13/31

Каталожный номер:065526

Комплект:1

Примечание:Z=13/31

№ на схеме:6

Наименование:Shim 2.50 mm.

Каталожный номер:132265

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.60 mm.

Каталожный номер:132266

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.70 mm.

Каталожный номер:132267

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.80 mm.

Каталожный номер:132268

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.90 mm.

Каталожный номер:132269

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3.10 mm.

Каталожный номер:132271

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3.20 mm.

Каталожный номер:132272

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3.30 mm.

Каталожный номер:132273

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3.40 mm.

Каталожный номер:132274

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3.00 mm.

Каталожный номер:132270

Комплект:-

Примечание:

№ на схеме:7

Наименование:Bearing

Каталожный номер:027350

Комплект:2

Примечание:

№ на схеме:8

Наименование:Cover

Каталожный номер:129929

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:028212

Комплект:1

Примечание:

№ на схеме:10

Наименование:Oil seal ring

Каталожный номер:134363

Комплект:1

Примечание:

№ на схеме:11

Наименование:Flange

Каталожный номер:132707

Комплект:1

Примечание:

№ на схеме:12

Наименование:Nut M10x1.25

Каталожный номер:022411

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bolt M10x60

Каталожный номер:021105

Комплект:2

Примечание:
