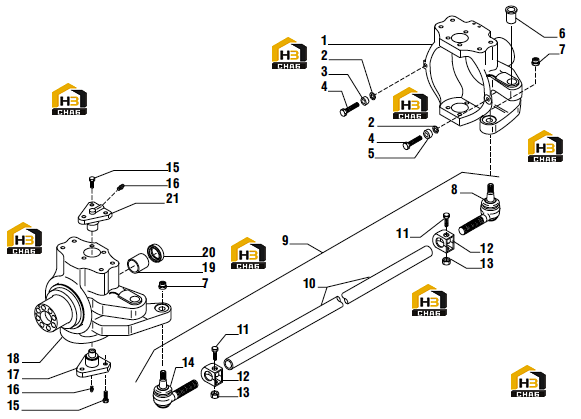

Кулак поворотный и рулевой цилиндр

← Корпус моста Шестерня с конической зубчатой передачей (гипоидная пара) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Swivel housing RH

Каталожный номер:139043

Комплект:1

Примечание:

№ на схеме:2

Наименование:Shim 1 mm.

Каталожный номер:101035

Комплект:-

Примечание:

№ на схеме:3

Наименование:Bush (rear steering stops)

Каталожный номер:132672

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bolt M14x60

Каталожный номер:117357

Комплект:4

Примечание:

№ на схеме:5

Наименование:Bush (front steering stops)

Каталожный номер:2122577

Комплект:

Примечание:

№ на схеме:6

Наименование:Bush

Каталожный номер:132099

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nut M16x1.5

Каталожный номер:022433

Комплект:2

Примечание:

№ на схеме:8

Наименование:Ball joint RH

Каталожный номер:088759

Комплект:1

Примечание:

№ на схеме:9

Наименование:Tie rod assy

Каталожный номер:124924

Комплект:1

Примечание:

№ на схеме:10

Наименование:Tie rod

Каталожный номер:120818

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M16x65

Каталожный номер:021199

Комплект:2

Примечание:

№ на схеме:12

Наименование:Clamp

Каталожный номер:114840

Комплект:2

Примечание:

№ на схеме:13

Наименование:Nut M16x1.5

Каталожный номер:022440

Комплект:2

Примечание:

№ на схеме:14

Наименование:Ball joint LH

Каталожный номер:087031

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M14x35

Каталожный номер:126922

Комплект:12

Примечание:

№ на схеме:16

Наименование:Greaser nipple M6x1

Каталожный номер:024210

Комплект:4

Примечание:

№ на схеме:17

Наименование:King pin

Каталожный номер:128881

Комплект:1

Примечание:

№ на схеме:18

Наименование:Swivel housing LH

Каталожный номер:145282

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bush

Каталожный номер:109972

Комплект:2

Примечание:

№ на схеме:20

Наименование:Oil seal ring

Каталожный номер:134363

Комплект:2

Примечание:

№ на схеме:21

Наименование:King pin

Каталожный номер:128880

Комплект:1

Примечание:
