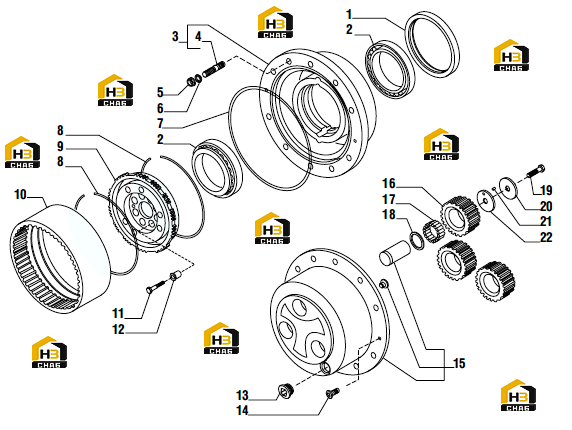

Ступица колеса и водило планетарной передачи

← Вал шарнирный двойной Потенциометр →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Seal ring

Каталожный номер:133267

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bearing

Каталожный номер:118370

Комплект:4

Примечание:

№ на схеме:3

Наименование:Wheel hub assy

Каталожный номер:066995

Комплект:2

Примечание:

№ на схеме:4

Наименование:Stud

Каталожный номер:116957

Комплект:10*

Примечание:066995 (ремкомплект 3) (кол-во только для ступицы колеса в сборе)

№ на схеме:5

Наименование:Nut

Каталожный номер:119503

Комплект:20

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:119504

Комплект:20

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:028642

Комплект:2

Примечание:

№ на схеме:8

Наименование:Ring

Каталожный номер:125233

Комплект:4

Примечание:

№ на схеме:9

Наименование:Wheel carrier

Каталожный номер:138907

Комплект:1

Примечание:

№ на схеме:10

Наименование:Crown gear Z=77

Каталожный номер:134235

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt M14x1.5

Каталожный номер:119906

Комплект:16

Примечание:

№ на схеме:12

Наименование:Bush

Каталожный номер:125190

Комплект:16

Примечание:

№ на схеме:13

Наименование:Plug M30x2

Каталожный номер:125280

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt M8x20

Каталожный номер:020490

Комплект:4

Примечание:

№ на схеме:15

Наименование:Planetary carrier assy

Каталожный номер:066264

Комплект:2

Примечание:

№ на схеме:16

Наименование:Gear Z=31

Каталожный номер:128714

Комплект:6

Примечание:

№ на схеме:17

Наименование:Needle bearings (by tens)

Каталожный номер:028297

Комплект:16.8

Примечание:

№ на схеме:18

Наименование:Thrust washer

Каталожный номер:128731

Комплект:6

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:125229

Комплект:6

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:132319

Комплект:6

Примечание:

№ на схеме:21

Наименование:Pin

Каталожный номер:134350

Комплект:6

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:125134

Комплект:6

Примечание:
