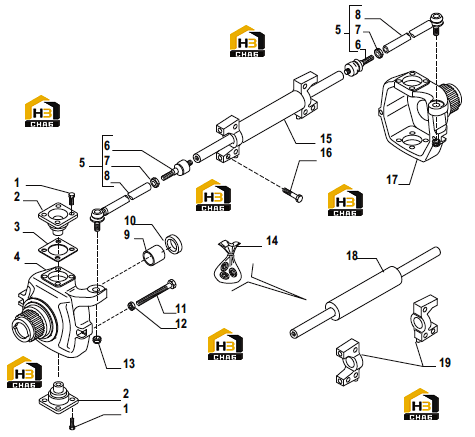

Кулак поворотный и рулевой цилиндр

← Корпус моста Шестерня с конической зубчатой передачей (гипоидная пара) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M16x38

Каталожный номер:126923

Комплект:16

Примечание:

№ на схеме:2

Наименование:King pin

Каталожный номер:143239

Комплект:4

Примечание:

№ на схеме:3

Наименование:Shim 0.25 mm.

Каталожный номер:143525

Комплект:-

Примечание:

№ на схеме:3

Наименование:Shim 0.20 mm.

Каталожный номер:143524

Комплект:-

Примечание:

№ на схеме:3

Наименование:Shim 0.15 mm.

Каталожный номер:143523

Комплект:-

Примечание:

№ на схеме:4

Наименование:Swivel housing LH

Каталожный номер:148165

Комплект:1

Примечание:

№ на схеме:5

Наименование:Steering arm assy

Каталожный номер:143727

Комплект:2

Примечание:

№ на схеме:6

Наименование:Ball joint

Каталожный номер:351504

Комплект:2

Примечание:143727 (ремкомплект 1)

№ на схеме:7

Наименование:Nut M18x1.5

Каталожный номер:070787

Комплект:2

Примечание:143727 (ремкомплект 1)

№ на схеме:8

Наименование:Tie rod

Каталожный номер:352265

Комплект:2

Примечание:143727 (ремкомплект 1)

№ на схеме:9

Наименование:Bush

Каталожный номер:125390

Комплект:2

Примечание:

№ на схеме:10

Наименование:Seal ring

Каталожный номер:127684

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt M16x100

Каталожный номер:124748

Комплект:2

Примечание:

№ на схеме:12

Наименование:Nut M16x2

Каталожный номер:022129

Комплект:2

Примечание:

№ на схеме:13

Наименование:Nut M20x1.5

Каталожный номер:022431

Комплект:2

Примечание:

№ на схеме:14

Наименование:Seals kit

Каталожный номер:049949

Комплект:1

Примечание:145847 (ремкомплект 2)

№ на схеме:15

Наименование:Steering cylinder

Каталожный номер:145847

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M20x80

Каталожный номер:021231

Комплект:6

Примечание:

№ на схеме:17

Наименование:Swivel housing RH

Каталожный номер:148164

Комплект:1

Примечание:

№ на схеме:18

Наименование:Rod

Каталожный номер:049950

Комплект:1

Примечание:145847 (ремкомплект 2)

№ на схеме:19

Наименование:Cylinder head

Каталожный номер:049951

Комплект:2

Примечание:145847 (ремкомплект 2)
