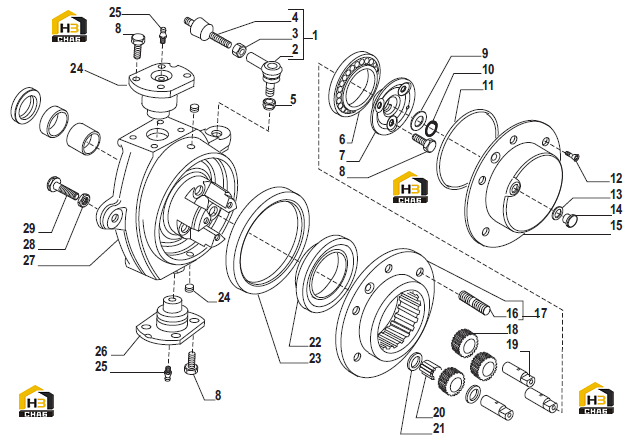

Кулак поворотный и шестерни редуктора (часть i)

← Корпус моста Кулак поворотный и шестерни редуктора (часть ii) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Steering arm assy

Каталожный номер:140316

Комплект:2

Примечание:

№ на схеме:2

Наименование:Tie rod

Каталожный номер:351939

Комплект:2

Примечание:

№ на схеме:3

Наименование:Nut M18x1.5

Каталожный номер:022183

Комплект:2

Примечание:

№ на схеме:4

Наименование:Ball joint

Каталожный номер:641968

Комплект:2

Примечание:

№ на схеме:5

Наименование:Nut M18x1.5

Каталожный номер:022437

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bearing

Каталожный номер:118378

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bearing flange

Каталожный номер:130327

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bolt M12x25

Каталожный номер:127924

Комплект:18

Примечание:

№ на схеме:9

Наименование:Thrust washer

Каталожный номер:130192

Комплект:2

Примечание:

№ на схеме:10

Наименование:Snap ring

Каталожный номер:024776

Комплект:2

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:028624

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bolt M8x16

Каталожный номер:020493

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer 24x18x1.5

Каталожный номер:023268

Комплект:2

Примечание:

№ на схеме:14

Наименование:Plug M18x1.5

Каталожный номер:021554

Комплект:2

Примечание:

№ на схеме:15

Наименование:Cover

Каталожный номер:130298

Комплект:2

Примечание:

№ на схеме:16

Наименование:Stud M18x60

Каталожный номер:130281

Комплект:12

Примечание:066840 (ремкомплект 1)

№ на схеме:17

Наименование:Wheel hub kit

Каталожный номер:066840

Комплект:2

Примечание:

№ на схеме:18

Наименование:Gear Z15

Каталожный номер:130334

Комплект:6

Примечание:

№ на схеме:19

Наименование:Pin

Каталожный номер:130286

Комплект:6

Примечание:

№ на схеме:20

Наименование:Needle bearings (by tens)

Каталожный номер:028294

Комплект:10.8

Примечание:

№ на схеме:21

Наименование:Thrust washer

Каталожный номер:134105

Комплект:12

Примечание:

№ на схеме:22

Наименование:Bearing

Каталожный номер:118370

Комплект:2

Примечание:

№ на схеме:23

Наименование:Seal ring

Каталожный номер:126325

Комплект:2

Примечание:

№ на схеме:24

Наименование:King pin LH

Каталожный номер:129206

Комплект:4

Примечание:

№ на схеме:25

Наименование:Greaser nipple M6

Каталожный номер:024210

Комплект:3

Примечание:

№ на схеме:26

Наименование:King pin

Каталожный номер:129207

Комплект:2

Примечание:

№ на схеме:27

Наименование:Swivel housing LH

Каталожный номер:130197

Комплект:1

Примечание:

№ на схеме:27

Наименование:Swivel housing RH

Каталожный номер:130196

Комплект:1

Примечание:

№ на схеме:28

Наименование:Nut M16

Каталожный номер:022129

Комплект:2

Примечание:

№ на схеме:29

Наименование:Bolt M16x75

Каталожный номер:127223

Комплект:2

Примечание:
