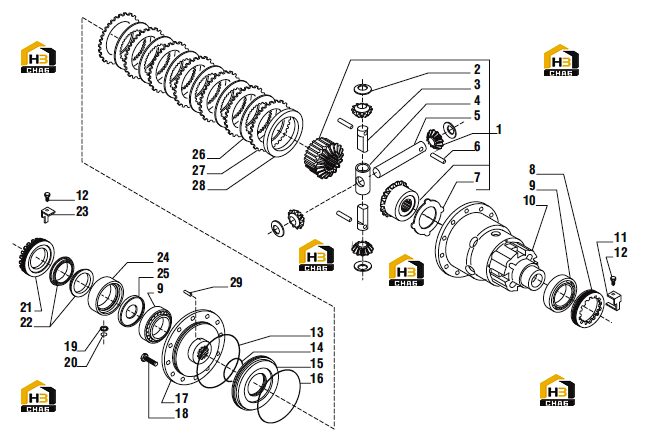

Дифференциал

← Шестерня с конической зубчатой передачей (гипоидная пара) Вал шарнирный двойной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Differential kit

Каталожный номер:066377

Комплект:1

Примечание:

№ на схеме:2

Наименование:Thrust washer

Каталожный номер:115730

Комплект:4

Примечание:066377 (ремкомплект 2)

№ на схеме:3

Наименование:Shaft

Каталожный номер:133155

Комплект:2

Примечание:066377 (ремкомплект 2)

№ на схеме:4

Наименование:Spider

Каталожный номер:137537

Комплект:1

Примечание:066377 (ремкомплект 2)

№ на схеме:5

Наименование:Shaft

Каталожный номер:115731

Комплект:1

Примечание:066377 (ремкомплект 2)

№ на схеме:6

Наименование:Pin D.7x40

Каталожный номер:116451

Комплект:3

Примечание:066377 (ремкомплект 2)

№ на схеме:7

Наименование:Drive-plate

Каталожный номер:133036

Комплект:1

Примечание:066377 (ремкомплект 2)

№ на схеме:8

Наименование:Ring nut

Каталожный номер:107400

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bearing

Каталожный номер:027256

Комплект:2

Примечание:

№ на схеме:10

Наименование:Differential housing

Каталожный номер:133925

Комплект:1

Примечание:

№ на схеме:11

Наименование:Locking plate

Каталожный номер:136024

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M6x10

Каталожный номер:128440

Комплект:2

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:028639

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:028205

Комплект:1

Примечание:

№ на схеме:15

Наименование:Piston

Каталожный номер:133931

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:028638

Комплект:1

Примечание:

№ на схеме:17

Наименование:Cover

Каталожный номер:133926

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M10x30

Каталожный номер:127921

Комплект:12

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:133942

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:028602

Комплект:1

Примечание:

№ на схеме:21

Наименование:Ring nut M94x2

Каталожный номер:133936

Комплект:1

Примечание:

№ на схеме:22

Наименование:Seal ring

Каталожный номер:133940

Комплект:2

Примечание:

№ на схеме:23

Наименование:Locking plate

Каталожный номер:133937

Комплект:1

Примечание:

№ на схеме:24

Наименование:Spacer

Каталожный номер:133935

Комплект:1

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:133934

Комплект:1

Примечание:

№ на схеме:26

Наименование:Plate

Каталожный номер:133938

Комплект:7

Примечание:

№ на схеме:27

Наименование:Drive-plate

Каталожный номер:133939

Комплект:8

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:133929

Комплект:1

Примечание:

№ на схеме:29

Наименование:Rivet

Каталожный номер:023836

Комплект:1

Примечание:
