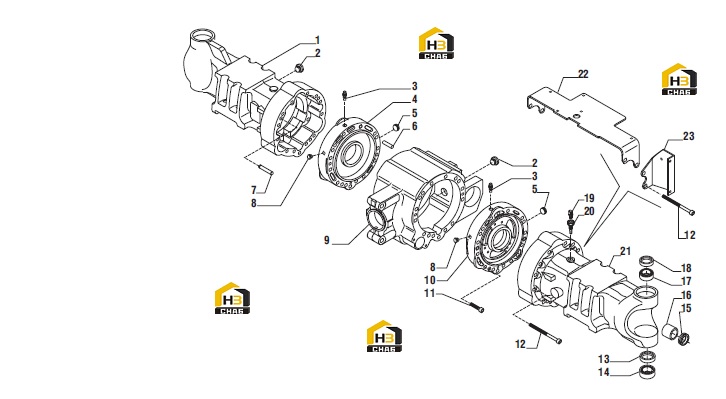

Корпус оси

← Комплект Корпуса поворотные и цилиндр рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:RH leg housing

Каталожный номер:143250

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plug M30x2

Каталожный номер:125280

Комплект:2

Примечание:

№ на схеме:3

Наименование:Breather M10x1

Каталожный номер:116792

Комплект:2

Примечание:

№ на схеме:4

Наименование:LH brake cylinder

Каталожный номер:142331

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plug M24x1.5

Каталожный номер:145465

Комплект:2

Примечание:

№ на схеме:6

Наименование:Pin D16x40

Каталожный номер:117339

Комплект:4

Примечание:

№ на схеме:7

Наименование:Pin

Каталожный номер:142308

Комплект:6

Примечание:

№ на схеме:8

Наименование:Plug

Каталожный номер:021570

Комплект:2

Примечание:

№ на схеме:9

Наименование:Central body

Каталожный номер:146764

Комплект:1

Примечание:

№ на схеме:10

Наименование:RH brake cylinder

Каталожный номер:141597

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M16x65

Каталожный номер:021428

Комплект:4

Примечание:

№ на схеме:12

Наименование:Bolt M16x160

Каталожный номер:144065

Комплект:26

Примечание:

№ на схеме:13

Наименование:Oil seal

Каталожный номер:141877

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bearing

Каталожный номер:144987

Комплект:2

Примечание:

№ на схеме:15

Наименование:Seal ring

Каталожный номер:140224

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bush

Каталожный номер:125161

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bearing

Каталожный номер:140869

Комплект:2

Примечание:

№ на схеме:18

Наименование:Seal ring

Каталожный номер:141876

Комплект:2

Примечание:

№ на схеме:19

Наименование:Breather M10x1

Каталожный номер:104988

Комплект:1

Примечание:

№ на схеме:20

Наименование:Breather extension

Каталожный номер:121618

Комплект:1

Примечание:

№ на схеме:21

Наименование:LH leg housing

Каталожный номер:143249

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bracket

Каталожный номер:146451

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bracket

Каталожный номер:146452

Комплект:1

Примечание:
