Ступица колеса

← Соединение двойное u-образное Корпус оси →

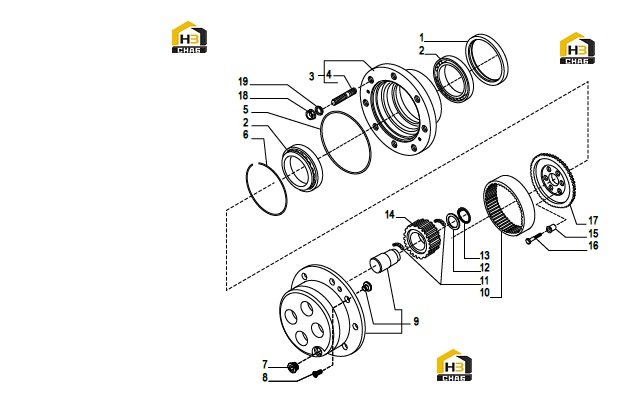

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Seal ring

Каталожный номер:047702

Комплект:2

Примечание:was 047705

№ на схеме:2

Наименование:Bearing

Каталожный номер:118370

Комплект:4

Примечание:

№ на схеме:3

Наименование:Wheel hub assy

Каталожный номер:066313

Комплект:2

Примечание:was 066297

№ на схеме:4

Наименование:Stud

Каталожный номер:126710

Комплект:16

Примечание:066313

№ на схеме:5

Наименование:O.ring

Каталожный номер:028668

Комплект:2

Примечание:

№ на схеме:6

Наименование:Ring

Каталожный номер:125344

Комплект:2

Примечание:

№ на схеме:7

Наименование:Plug M30x2

Каталожный номер:125280

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bolt M8x20

Каталожный номер:020490

Комплект:4

Примечание:

№ на схеме:9

Наименование:Planetary carrier assy

Каталожный номер:066287

Комплект:2

Примечание:

№ на схеме:10

Наименование:Crown gear

Каталожный номер:134299

Комплект:2

Примечание:

№ на схеме:11

Наименование:Needle bearings (by tens)

Каталожный номер:028370

Комплект:44.8

Примечание:

№ на схеме:12

Наименование:Thrust washer

Каталожный номер:135366

Комплект:8

Примечание:

№ на схеме:13

Наименование:Snap ring D.38

Каталожный номер:024793

Комплект:8

Примечание:

№ на схеме:14

Наименование:Gear Z=23

Каталожный номер:135947

Комплект:8

Примечание:

№ на схеме:15

Наименование:Centering bush

Каталожный номер:141196

Комплект:16

Примечание:

№ на схеме:16

Наименование:Bolt M12x45

Каталожный номер:140259

Комплект:16

Примечание:

№ на схеме:17

Наименование:Wheel carrier

Каталожный номер:134298

Комплект:2

Примечание:

№ на схеме:18

Наименование:Nut M20x1.5

Каталожный номер:119501

Комплект:16

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:119502

Комплект:16

Примечание:
