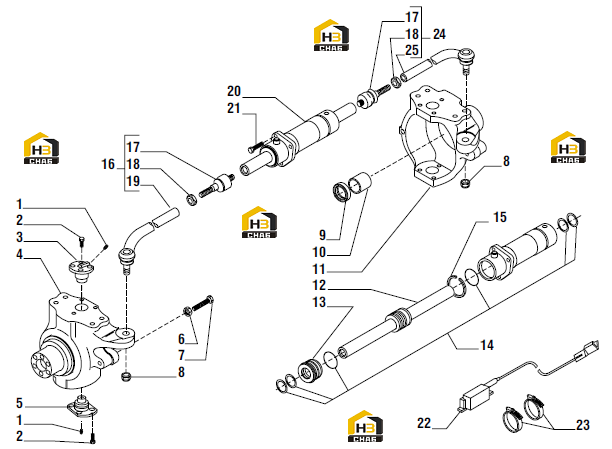

Кулак поворотный и рулевой цилиндр

← Корпус моста (часть ii) Шестерня с конической зубчатой передачей (гипоидная пара) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Greaser nipple M6x1

Каталожный номер:024210

Комплект:4

Примечание:

№ на схеме:2

Наименование:Bolt M16x38

Каталожный номер:126923

Комплект:16

Примечание:

№ на схеме:3

Наименование:King pin

Каталожный номер:130631

Комплект:2

Примечание:

№ на схеме:4

Наименование:LH Swivel housing

Каталожный номер:142763

Комплект:1

Примечание:

№ на схеме:5

Наименование:King pin

Каталожный номер:130632

Комплект:2

Примечание:

№ на схеме:6

Наименование:Nut M16

Каталожный номер:022131

Комплект:4

Примечание:

№ на схеме:7

Наименование:Bolt M16x100

Каталожный номер:122576

Комплект:4

Примечание:

№ на схеме:8

Наименование:Nut M20x1.5

Каталожный номер:022431

Комплект:2

Примечание:

№ на схеме:9

Наименование:Seal ring

Каталожный номер:140224

Комплект:2

Примечание:C.M. 8194

№ на схеме:9

Наименование:Seal ring

Каталожный номер:125235

Комплект:2

Примечание:

№ на схеме:10

Наименование:Bush

Каталожный номер:125161

Комплект:2

Примечание:

№ на схеме:11

Наименование:RH Swivel housing

Каталожный номер:142764

Комплект:1

Примечание:

№ на схеме:12

Наименование:Rod assy

Каталожный номер:049317

Комплект:1

Примечание:

№ на схеме:13

Наименование:Cylinder head

Каталожный номер:049316

Комплект:1

Примечание:

№ на схеме:14

Наименование:Seal kit

Каталожный номер:049315

Комплект:1

Примечание:

№ на схеме:15

Наименование:Magnetic bande

Каталожный номер:049314

Комплект:1

Примечание:

№ на схеме:16

Наименование:LH Steering arm assy

Каталожный номер:144298

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ball joint

Каталожный номер:351504

Комплект:1*

Примечание:Кол-во только для цилиндра в сборе

№ на схеме:18

Наименование:Nut M24x1.5

Каталожный номер:070787

Комплект:1*

Примечание:Кол-во только для цилиндра в сборе

№ на схеме:19

Наименование:LH tie rod

Каталожный номер:352210

Комплект:1

Примечание:

№ на схеме:20

Наименование:Steering cylinder

Каталожный номер:142762

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M12x45

Каталожный номер:128534

Комплект:3

Примечание:

№ на схеме:22

Наименование:Sensor

Каталожный номер:143227

Комплект:1

Примечание:

№ на схеме:23

Наименование:Clamp

Каталожный номер:028352

Комплект:2

Примечание:

№ на схеме:24

Наименование:RH steering arm

Каталожный номер:144297

Комплект:1

Примечание:

№ на схеме:25

Наименование:RH tie rod

Каталожный номер:352209

Комплект:1

Примечание:
