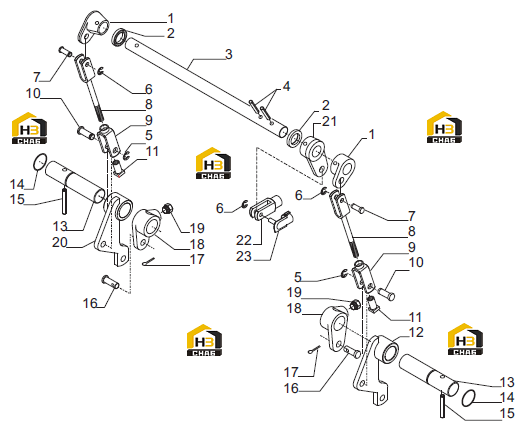

Система растормаживания тормоза

← Тормозная система Блок управления тормозов →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Brakes lever

Каталожный номер:113237

Комплект:2

Примечание:

№ на схеме:2

Наименование:Oil seal

Каталожный номер:025107

Комплект:2

Примечание:

№ на схеме:3

Наименование:Hand brake shaft

Каталожный номер:122525

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pin D.8x36

Каталожный номер:024427

Комплект:3

Примечание:

№ на схеме:5

Наименование:Lock ring

Каталожный номер:024717

Комплект:2

Примечание:

№ на схеме:6

Наименование:Lock ring

Каталожный номер:024715

Комплект:3

Примечание:

№ на схеме:7

Наименование:Pin D.10x28

Каталожный номер:070533

Комплект:2

Примечание:

№ на схеме:8

Наименование:Hand brake rod

Каталожный номер:121235

Комплект:2

Примечание:

№ на схеме:9

Наименование:Hand brake fork

Каталожный номер:118843

Комплект:2

Примечание:

№ на схеме:10

Наименование:Pin

Каталожный номер:105052

Комплект:2

Примечание:

№ на схеме:11

Наименование:Setting nut

Каталожный номер:113221

Комплект:2

Примечание:

№ на схеме:12

Наименование:Brake lever LH

Каталожный номер:135871

Комплект:1

Примечание:

№ на схеме:13

Наименование:Brake shaft

Каталожный номер:117290

Комплект:2

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:028118

Комплект:2

Примечание:

№ на схеме:15

Наименование:Pin 10x45

Каталожный номер:024453

Комплект:2

Примечание:

№ на схеме:16

Наименование:Pin D.11

Каталожный номер:117226

Комплект:2

Примечание:

№ на схеме:17

Наименование:Pin D3.2x32

Каталожный номер:025567

Комплект:2

Примечание:

№ на схеме:18

Наименование:Lever (DX)

Каталожный номер:118327

Комплект:1

Примечание:

№ на схеме:18

Наименование:Lever (LH)

Каталожный номер:117204

Комплект:1

Примечание:

№ на схеме:19

Наименование:Special bolt

Каталожный номер:117208

Комплект:2

Примечание:

№ на схеме:20

Наименование:Brake lever RH

Каталожный номер:135870

Комплект:1

Примечание:

№ на схеме:21

Наименование:Brakes lever

Каталожный номер:122526

Комплект:1

Примечание:

№ на схеме:22

Наименование:Fork G10x20

Каталожный номер:025676

Комплект:1

Примечание:

№ на схеме:23

Наименование:Pin G10x20

Каталожный номер:025677

Комплект:1

Примечание:
