Подъемник гидравлический (гидроподъемник) (часть vi)

← Подъемник гидравлический (гидроподъемник) (часть v) Ремкомплекты моста 142296 (часть i) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

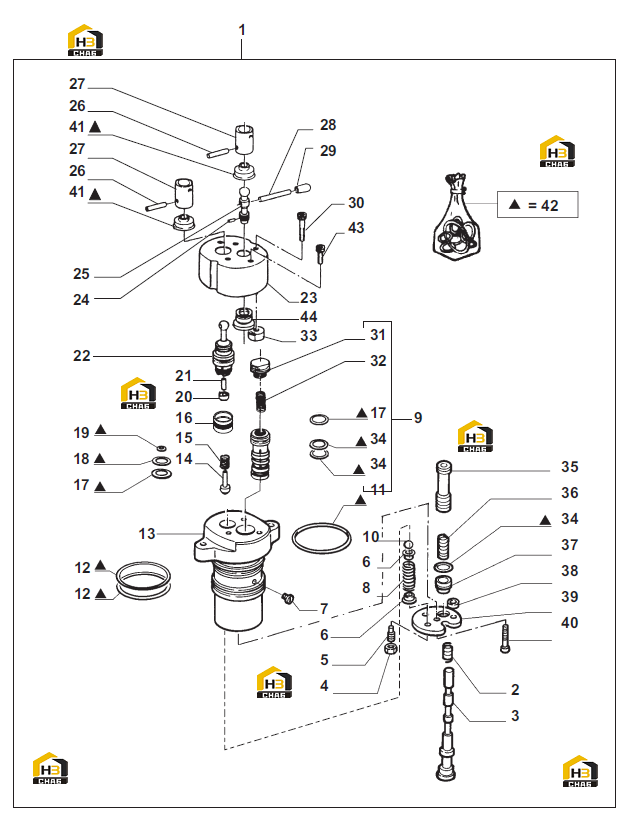

№ на схеме:1

Наименование:Main Distributor Valve

Каталожный номер:048589

Комплект:1

Примечание:

№ на схеме:2

Наименование:Spring

Каталожный номер:046401

Комплект:1

Примечание:

№ на схеме:4

Наименование:Nut M8

Каталожный номер:046571

Комплект:2

Примечание:

№ на схеме:5

Наименование:Dowel M8x20

Каталожный номер:046402

Комплект:2

Примечание:

№ на схеме:6

Наименование:Spring Holder

Каталожный номер:046568

Комплект:4

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:046403

Комплект:1

Примечание:

№ на схеме:8

Наименование:Spring D.14,5x38

Каталожный номер:046569

Комплект:2

Примечание:

№ на схеме:9

Наименование:Valve assy

Каталожный номер:048590

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ball 5/16

Каталожный номер:262908

Комплект:2

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:046562

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:046405

Комплект:1

Примечание:

№ на схеме:14

Наименование:Valve

Каталожный номер:046406

Комплект:1

Примечание:

№ на схеме:15

Наименование:Spring

Каталожный номер:046407

Комплект:1

Примечание:

№ на схеме:16

Наименование:Valve Seat

Каталожный номер:046408

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:028531

Комплект:3

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:046721

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:046720

Комплект:1

Примечание:

№ на схеме:20

Наименование:Valve

Каталожный номер:046409

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pin

Каталожный номер:046410

Комплект:1

Примечание:

№ на схеме:22

Наименование:Valve Assembly

Каталожный номер:048353

Комплект:1

Примечание:

№ на схеме:23

Наименование:Cover

Каталожный номер:046883

Комплект:1

Примечание:

№ на схеме:24

Наименование:Pin

Каталожный номер:046885

Комплект:1

Примечание:

№ на схеме:25

Наименование:Lever

Каталожный номер:046886

Комплект:1

Примечание:

№ на схеме:26

Наименование:Split Pin

Каталожный номер:024356

Комплект:1

Примечание:

№ на схеме:27

Наименование:Joint

Каталожный номер:046884

Комплект:2

Примечание:

№ на схеме:28

Наименование:Pin

Каталожный номер:024485

Комплект:1

Примечание:

№ на схеме:29

Наименование:Handler

Каталожный номер:122385

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt Socket M6x25

Каталожный номер:021375

Комплект:1

Примечание:

№ на схеме:31

Наименование:Plug

Каталожный номер:048591

Комплект:1

Примечание:

№ на схеме:32

Наименование:Spring

Каталожный номер:046415

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bush

Каталожный номер:028219

Комплект:1

Примечание:

№ на схеме:34

Наименование:O-ring

Каталожный номер:046735

Комплект:3

Примечание:

№ на схеме:36

Наименование:Spring

Каталожный номер:046416

Комплект:1

Примечание:

№ на схеме:37

Наименование:Plug

Каталожный номер:046417

Комплект:1

Примечание:

№ на схеме:38

Наименование:Shim

Каталожный номер:046418

Комплект:1

Примечание:

№ на схеме:39

Наименование:Plate

Каталожный номер:046419

Комплект:1

Примечание:

№ на схеме:40

Наименование:Screw T.C.E.I. M6x18

Каталожный номер:028531

Комплект:3

Примечание:

№ на схеме:41

Наименование:Booth

Каталожный номер:046558

Комплект:2

Примечание:

№ на схеме:42

Наименование:Gasket Kit

Каталожный номер:046421

Комплект:1

Примечание:

№ на схеме:43

Наименование:Screw

Каталожный номер:021362

Комплект:1

Примечание:

№ на схеме:44

Наименование:Bush

Каталожный номер:048592

Комплект:1

Примечание:
