Подъемник гидравлический (гидроподъемник) (часть iv)

← Подъемник гидравлический (гидроподъемник) (часть iii) Подъемник гидравлический (гидроподъемник) (часть v) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

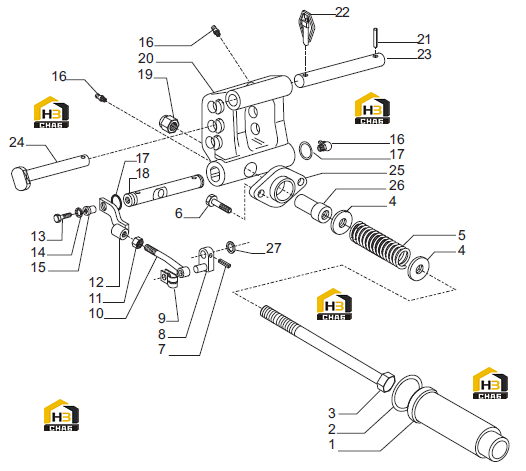

№ на схеме:1

Наименование:Spring cover

Каталожный номер:048574

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:046643

Комплект:1

Примечание:

№ на схеме:3

Наименование:Rod

Каталожный номер:262941

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:48578

Комплект:2

Примечание:

№ на схеме:5

Наименование:Spring

Каталожный номер:048579

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M12x30

Каталожный номер:020920

Комплект:2

Примечание:

№ на схеме:7

Наименование:Split pin D6x25

Каталожный номер:024404

Комплект:1

Примечание:

№ на схеме:8

Наименование:Lever

Каталожный номер:046944

Комплект:1

Примечание:

№ на схеме:9

Наименование:Lock washer

Каталожный номер:046651

Комплект:1

Примечание:

№ на схеме:10

Наименование:Rod

Каталожный номер:047692

Комплект:1

Примечание:

№ на схеме:11

Наименование:Nut M10

Каталожный номер:047693

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plate

Каталожный номер:047696

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M8x35

Каталожный номер:020793

Комплект:1

Примечание:

№ на схеме:14

Наименование:Grower D.8.1

Каталожный номер:022856

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bush

Каталожный номер:047694

Комплект:1

Примечание:

№ на схеме:16

Наименование:Greaser nipple 45° M10x1

Каталожный номер:046791

Комплект:3

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:046795

Комплект:2

Примечание:048597 (ремкомплект)

№ на схеме:18

Наименование:Shaft

Каталожный номер:048584

Комплект:1

Примечание:

№ на схеме:19

Наименование:Nut M14

Каталожный номер:022433

Комплект:1

Примечание:

№ на схеме:20

Наименование:3rd point bracket

Каталожный номер:048583

Комплект:1

Примечание:

№ на схеме:21

Наименование:Spit pin D6x35

Каталожный номер:024408

Комплект:2

Примечание:

№ на схеме:22

Наименование:Quick lock pin D.10

Каталожный номер:045051

Комплект:1

Примечание:048597 (ремкомплект)

№ на схеме:23

Наименование:3rd point pin

Каталожный номер:046941

Комплект:1

Примечание:

№ на схеме:24

Наименование:3rd point pin

Каталожный номер:046987

Комплект:1

Примечание:

№ на схеме:25

Наименование:Flange

Каталожный номер:048582

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bush

Каталожный номер:048581

Комплект:1

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:047698

Комплект:1

Примечание:
