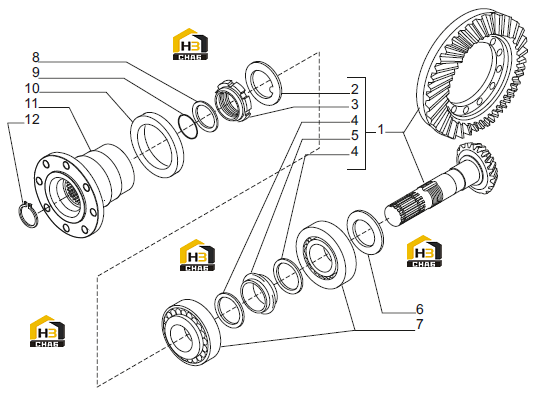

Шестерня с конической зубчатой передачей (гипоидная пара)

← Кулак поворотный и рулевой цилиндр Дифференциал →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tbevel gear set 12/33

Каталожный номер:66676

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:113717

Комплект:1

Примечание:66676 (ремкомплект)

№ на схеме:3

Наименование:Ring nut M40x1.5

Каталожный номер:115054

Комплект:1

Примечание:66676 (ремкомплект)

№ на схеме:4

Наименование:Washer

Каталожный номер:125829

Комплект:2

Примечание:66676 (ремкомплект)

№ на схеме:5

Наименование:Collapsible spacer

Каталожный номер:125806

Комплект:1

Примечание:66676 (ремкомплект)

№ на схеме:6

Наименование:Shim 2.5 mm.

Каталожный номер:132265

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.6 mm.

Каталожный номер:132266

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.7 mm.

Каталожный номер:132267

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.8 mm.

Каталожный номер:132268

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 2.9 mm.

Каталожный номер:132269

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3.0 mm.

Каталожный номер:132270

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3.1 mm.

Каталожный номер:132271

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3.2 mm.

Каталожный номер:132272

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3.3 mm.

Каталожный номер:132273

Комплект:-

Примечание:

№ на схеме:6

Наименование:Shim 3.4 mm.

Каталожный номер:132274

Комплект:-

Примечание:

№ на схеме:7

Наименование:Bearing

Каталожный номер:27350

Комплект:2

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:123402

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:28532

Комплект:1

Примечание:

№ на схеме:10

Наименование:Seal ring

Каталожный номер:145050

Комплект:1

Примечание:

№ на схеме:11

Наименование:Flange

Каталожный номер:141546

Комплект:1

Примечание:

№ на схеме:12

Наименование:Snap ring D34

Каталожный номер:24789

Комплект:1

Примечание:
